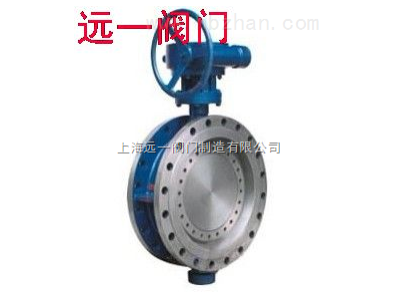

双流向蝶阀DTD341H-10C/DTD341H-16C
点击图片查看原图
产品: 浏览次数:96双流向蝶阀DTD341H-10C/DTD341H-16C
品牌: 远一阀门
单价: 1900.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-04-28 15:46
  询价
详细信息

产品说明:

DTD341H-10C/16C双流向蝶阀特点和性能:密封可调节更换,提高效益、延长寿命。可浮动密封结构,在高温或冷态工况下,密封环可以随蝶板关闭的推力适当调整自身的位置,实现蝶板与阀座完全吻合,密封比压均匀,达到零泄漏。三偏心结构,开启密封即分离,关闭接触即密封,可真正实现双向密封。轴向定位装置,解决轴向蝶板窜动而引起上下密封面部分压伤、磨损泄漏的难题,并实现了阀门传动执行器可朝任意方向安装(通径500mm以上蝶阀,建议卧式安装是zui佳位置)。

标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

特点及原理:
偏离管道中心
偏离密封面中心
倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

主要技术参数:

公称通径

DN(mm)

50~2000

50~500

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气密封试验

0.6

0.6

0.6

0.6

0.6

渗漏率

<0.1×DNmm3/s(符合GB/T13927-92标准)

适用温度

碳钢:-29℃~425℃ 不锈钢-40℃~600℃

适用介质

空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等

驱动形式

蜗杆蜗轮传动、气传动、电传动

主要零件的材质:



零件名称

材料

阀体

铸铁、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

轴承

奥氏体不锈钢、304氮化

填料

柔性石墨

DTD341H-6/10C.P.R外形尺寸:

公称通径

长度
标准值

外形尺寸
(参考值)

连接尺寸
(标准值)

重量
(kg)

L

H

D343H

D643H

D943H

PN0.6MPa

PN1.0MPa

毫米

英寸

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

625

245

72

530

250

255

140

110

4-14

165

125

4-18

17

65

21/2

112

170

115

370

180

200

625

245

72

530

250

255

160

130

4-14

185

145

4-18

20

80

3

114

180

120

380

180

200

645

245

72

565

250

255

190

150

4-18

200

160

8-18

23

100

4

127

190

138

420

180

200

675

355

92

600

250

255

210

170

4-18

220

180

8-18

25

125

5

140

200

164

460

180

200

715

355

92

640

250

255

240

200

8-18

250

210

8-18

40

150

6

140

210

175

555

270

280

800

355

92

705

300

315

265

225

8-18

285

240

8-22

47

200

8

152

230

200

760

400

425

850

250

170

775

300

315

320

280

8-18

340

295

8-22

60

250

10

165

250

243

830

400

425

925

250

170

945

300

315

375

335

12-18

395

350

12-22

95

300

12

178

270

250

895

450

560

1035

450

220

1070

300

315

400

395

12-22

445

400

12-22

124

350

14

190

290

280

950

450

560

1070

450

220

1140

300

315

490

445

12-22

505

460

16-22

181

400

16

216

310

305

1190

535

580

1190

450

220

1210

300

315

540

495

16-22

565

515

16-26

260

450

18

222

330

350

1255

535

580

1250

650

280

1335

575

714

595

550

16-22

615

565

20-26

338

500

20

229

350

380

1305

535

580

1290

650

280

1415

575

714

645

600

20-22

670

620

20-26

360

600

24

267

390

445

1340

570

660

1455

850

380

1605

656

810

755

705

20-26

780

725

20-30

540

700

28

292

430

480

1520

750

550

1585

850

380

1844

656

810

860

810

24-26

895

840

24-30

580

800

32

318

470

530

1710

750

550

1700

1250

380

2040

656

810

975

920

24-30

1015

950

24-33

845

900

36

330

510

580

1810

750

550

1965

1250

380

2255

785

863

1075

1020

24-30

1115

1050

28-33

1050

1000

40

410

550

650

1960

900

750

2015

1250

380

2380

785

863

1175

1120

28-30

1230

1160

28-36

1500

1200

48

470

630

760

2250

1000

925

2250

1250

380

2640

785

863

1405

1340

32-33

1455

1380

32-39

2000

1400

56

530

710

850

2435

1000

925







2886





1630

1560

36-36

1675

1590

36-42

3000

1600

64

600

790

1030

2780

1000

925







3156





1830

1760

40-36

1915

1820

40-48

4700

1800

72

670

870

1230

3020

1100

980







3421





2045

1970

44-39

2115

2020

44-48

6500

2000

80

760

950

1350

3270

1100

980







3685





2265

2180

48-42

2325

2230

48-48

8700

DTD341H-16/25C.P.R外形尺寸:

公称通径

长度
标准值

外形尺寸
(参考值)

连接尺寸
(标准值)

重量
(kg)

L

H

D343H

D643H

D943H

PN1.6MPa

PN2.5MPa

毫米

英寸

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

625

245

72

530

250

255

165

125

4-18

165

125

4-18

19

65

21/2

112

170

115

370

180

200

625

245

72

530

250

255

185

145

4-18

185

145

8-18

22

80

3

114

180

120

380

180

200

645

245

72

565

250

255

200

160

8-18

200

160

8-18

25

100

4

127

190

138

420

180

200

675

355

92

600

250

255

220

180

8-18

235

190

8-22

28

125

5

140

200

164

460

180

200

715

355

92

640

250

255

250

210

8-18

270

220

8-26

43

150

6

140

210

175

555

270

280

800

355

92

705

300

315

285

240

8-22

300

250

8-26

50

200

8

152

230

200

760

400

425

850

250

170

775

300

315

340

295

12-22

360

310

12-26

64

250

10

165

250

243

830

400

425

925

250

170

945

300

315

405

355

12-26

425

370

12-30

99

300

12

178

270

250

895

450

560

1035

450

220

1070

300

315

460

410

12-26

485

430

16-30

130

350

14

190

290

280

950

450

560

1070

450

220

1140

300

315

520

470

16-26

555

490

16-33

188

400

16

216

310

305

1190

535

580

1190

450

220

1210

300

315

580

525

16-30

620

550

16-36

270

450

18

222

330

350

1255

535

580

1250

650

280

1335

575

714

640

585

20-30

670

600

20-36

350

500

20

229

350

380

1305

535

580

1290

650

280

1415

575

714

715

650

20-33

730

660

20-36

375

600

24

267

390

445

1340

570

660

1455

850

380

1605

656

810

840

770

20-36

845

770

20-39

560

700

28

292

430

480

1520

750

550

1585

850

380

1844

656

810

910

840

24-36

960

875

24-42

610

800

32

318

470

530

1710

750

550

1700

1250

380

2040

656

810

1025

950

24-39

1085

990

24-48

880

900

36

330

510

580

1810

750

550

1865

1250

380

2255

785

863

1125

1050

28-39

1185

1090

28-48

1100

1000

40

410

550

650

1960

900

750

2015

1250

380

2380

785

863

1255

1170

28-42

1320

1210

28-56

1600

1200

48

470

630

760

2250

1000

925

2250

1250

380

2640

785

863

1485

1390

32-48

1530

1420

32-56

2150

1400

56

530

710

850

2435

1000

925







2886





1685

1590

36-48

1755

1640

36-62

3200

1600

64

600

790

1030

2780

1000

925







3156





1930

1820

40-56

1975

1860

40-62

5000

1800

72

670

870

1230

3020

1100

980







3421





2130

2020

44-56

2195

2070

44-70

6900

2000

80

760

950

1350

3270

1100

980







3685





2345

2230

48-62

2425

2300

48-70

9100
