首页 > 供应产品 > 衬氟法兰球阀Q41F46-10C/Q41F46-16C/P

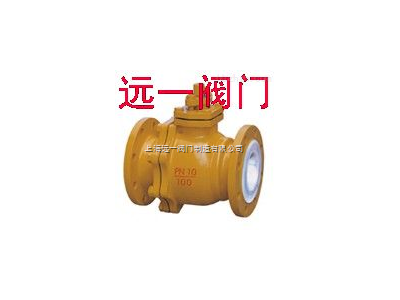

衬氟法兰球阀Q41F46-10C/Q41F46-16C/P
点击图片查看原图
产品: 浏览次数:80衬氟法兰球阀Q41F46-10C/Q41F46-16C/P
品牌: 衬氟法兰球阀
单价: 650.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-05-13 13:40
  询价
详细信息

衬氟法兰球阀主要产品说明:

Q41F46-10C/16C衬氟法兰球阀,衬氟球阀,J41F46-10C/16C,J44F46-10C/16C,J45F46-10C/16C衬氟截止阀,Z41F46-10C/16C衬氟闸阀,D371F46-10C/16C,D341F46-10C/16C衬氟蝶阀,H41F46-10C/16C,H42F46-10C/16C,H44F46-10C/16C衬氟止回阀FEP(F46)、PCTFE(F3)适用于-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。广泛使用于石油,化工,染化,制酸制碱等行业,是目前防腐阀门的选择,采用全通浮动球阀结构,在整个压力范围内进行元泄漏关闭,便于管路系统在通球扫线和管路维护。衬氟球阀它具有相同的旋转90度的动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。衬氟球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。衬氟球阀zui适宜做开关、切断阀使用,但近来的发展已将衬氟球阀设计成使它具有节流和控制流量之用。

衬氟法兰球阀主要零件及材料:

零件名称:材料

左右阀体:铸钢、不锈钢、内衬F46、F3

带杆球体:铸钢、不锈钢、内外衬F46、F3

填料箱:铸钢、不锈钢、内衬F46、F3

密封圈:F4、F46

填料:F4、F46

手柄:铸钢

衬氟法兰球阀标准:

设计标准:GB12237

结构长度:GB12221

法兰标准:JB/T79-94   GB9113.1-26

检验试验:JB/T9092-99

驱动方式:手动、电动、气动、蜗轮

衬氟法兰球阀主要外形尺寸:

公称通径
Nominal diameter
主要尺寸 Main dimensions 参数值
Reference
DN
mm
NPS
Inch
L D D1 D2 f b Z-Φd Do H
PN10
15 1/2 140 95 65 45 3 15 4-14 140 90
20 3/4 140 105 75 55 3 17 4-14 140 100
25 1 150 115 85 65 3 17 4-14 180 105
32 1 1/4 165 140 100 75 3 19 4-18 180 120
40 1 1/2 180 150 110 85 3 19 4-18 225 140
50 2 200 165 125 100 3 21 4-18 225 150
65 2 1/2 220 185 145 120 3 21 4-18 360 160
80 3 250 200 160 135 3 21 *8-18 420 215
100 4 280 220 180 155 3 23 8-18 420 240
125 5 320 250 210 185 4 24 8-18 520 250
150 6 360 285 240 210 4 26 8-23 520 290
200 8 400 340 295 365 4 26 8-23 *240 340
250 10 450 395 350 320 4 28 12-23 240 380
PN16
15 1/2 140 95 65 45 3 15 4-14 140 90
20 3/4 140 105 75 55 3 17 4-14 140 100
25 1 150 115 85 65 3 17 4-14 180 105
32 1 1/4 165 140 100 75 3 19 4-18 180 120
40 1 1/2 180 150 110 85 3 19 4-18 225 140
50 2 200 165 125 100 3 21 4-18 225 150
65 2 1/2 220 185 145 120 3 21 4-18 360 160
80 3 250 200 160 135 3 22 8-18 420 215
100 4 280 220 180 155 3 23 8-18 420 240
125 5 320 250 210 185 4 24 8-18 520 250
150 6 360 285 240 210 4 26 8-23 520 290
200 8 400 340 295 265 4 26 12-23 *240 340
250 10 450 405 355 320 4 28 12-26 240 380
