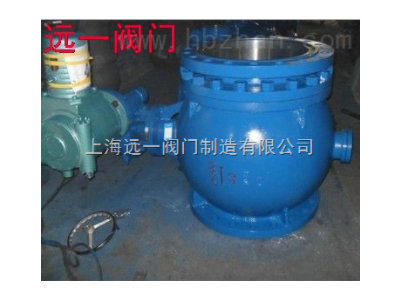

电动全通径偏心半球阀BQ947X/F/H-10C/16C
点击图片查看原图
产品: 浏览次数:51电动全通径偏心半球阀BQ947X/F/H-10C/16C
品牌: 远一阀门
单价: 87900.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-05-20 13:44
  询价
详细信息

全通径偏心半球阀详细说明:

BQ947X/F/H电动全通径偏心半球阀(DYQ947X/F/H全通径上装式偏心半球阀)是一种新型阀门,它通过转动蜗轮(手动或电动)机构,带动偏心半球转动,从而实现阀门的启闭。材质为球墨铸铁、铸钢、碳钢、不锈钢等。全通径偏心半球阀是为解决溶液及矿浆等两相流介质输送中的技术难题而研制开发的新型产品,本产品填补了国内阀门品种的一项空白的国产化系列产品,其结构上采用了偏心—楔紧原理,通过传动机构达到闸紧,调节,启闭的作用。本产品结构新颖,性能稳定,开启迅速轻便,磨损自动补偿,密封可靠耐用,易于调整维修;直通式结构流通面积大,较截止阀、蝶阀等阀门阻尼小,系统降压小;能够自行破除结垢,方便启闭,无 "死区 ",克服了闸阀、球阀、截止阀等易结疤,易堵塞、易泄漏、寿命短等弊端,显示了*的优越性。双偏心式半球阀系列产品,贯彻了国家标准GB9113、8-11-88尺寸系列法兰连接,便于安装及替代现有阀门品种,亦可根据用户需要的连接尺寸系列安排生产,适应不同工矿条件下的需要。流阻小,密封可靠,性能稳定。被广泛应用于市政污水处理、供水及其它流体控制系统。

全通径偏心半球阀特点:

1.水损为零。采用偏心结构,阀门开启后,流道完全畅通,水头损失为零。可节约大量能源。
2.可靠的密封方式。软密封结构具有自密封性能,硬密封结构具有弹性补偿性能。
3.耐磨损,使用寿命长。球阀在开启后,球冠偏置于阀体内,不被介质直接冲刷。
4.自动清污功能。硬密封偏心半球阀的球冠边沿采用刀刃状,不但可以刮去阀座上的污垢,还可以切断杂物。
5.启闭迅速。偏心曲轴旋转90度即可实现启闭,启闭时间短。
6.适合高流速。直通流道,坚固的偏心曲轴使之适用高流速且无振动。
7.适用介质:清水.原水(含泥沙).污水.海水、蒸汽、煤气、天然气、油品等。
8.适用温度:软密封偏心半球阀为-40℃-135℃;硬密封半球阀为常温至600℃左右。
9.适用压力:PN6-PN40。
10.公称通经:DN50~DN1600。

全通径偏心半球阀主要性能规范
公称压力 Nominal pressure 0.6 1.0 1.6 2.0 2.5 4.0 5.0 6.4 10
壳体试验压力 Shell test pressure 0.9 1.5 2.4 3.0 3.8 6.0 7.5 9.6 15
高压密封试验 High pressure tight test 0.66 1.1 1.8 2.2 2.8 4.4 5.5 7.1 11
适用介质及温度℃
Applicable media & Temperature
PBQ47型 水、蒸汽、纸浆等溶液
Water,vapor,pulp,and other solutions,t≤180℃
PBQ47型 天然气、煤气、液化气、原油、重油 Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃
PBQ47型 溶液、矿浆、氧化铝粉、煤粉、煤灰、含尘气体、废渣等
Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas,
waste residues,etc.t ≤300℃
主要零件材质及代号
零件名称
Name of part
PBQ47型 PBQ47型 PBQ47型
阀体
Valve body
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
阀杆
Valve stem
2Cr13/304 2Cr13/304 2Cr13/304
阀芯密封副
Sealing set for valve body
WCB/CF8 Cr WCB/CF8 硬化合金钢
WCB/CF8 Hardens alloy steel

特种硬化合金钢质
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
阀座密封副
Sealing set for valve seat
PTFE/Molon WCB/CF8 硬化合金钢
WCB/CF8 Hardens alloy steel
特种硬化合金钢质
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
说明:1、本产品法兰连接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5规定的突面法兰;
2、结构长度参照GB 12221-2005,ASNE B16.10的规定;
3、制造和验收技术条件参照GB12237-89,API 6D;
4、压力试验按JB/T9092-1999,GB/T13927-92,AP1598的要求。
公称通径
DN(mm)
L L1 D K d C n-do H H1 重量
Wt.(kg)
PN0.6MPa (6bar)
32 180 357 120 90 69 16 4-14 65 450
40 200 357 130 100 78 16 4-14 75 460
50 250 357 140 110 88 16 4-14 90 480
65 270 357 160 130 108 16 4-14 105 500
80 280 367 190 150 124 18 4-18 120 520
100 300 367 210 170 144 18 4-18 135 630
125 325 367 240 200 174 18 8-18 155 650
150 350 367 265 225 199 20 8-18 175 680
200 400 555 320 280 254 22 8-18 210 770
250 533 555 375 335 309 24 12-18 260 820
300 610 691 440 395 363 24 12-22 300 840
350 686 733 490 445 413 24 12-22 340 1090
400 838 733 540 495 463 24 16-22 400 1205
450 864 938 595 550 518 24 16-22 430 1220
500 914 938 645 600 568 26 20-22 455 1270
600 1067 1066 755 705 667 30 20-26 560 1400
700 1250 1066 860 810 772 26 24-26 630 1460
800 1370 1191 975 920 878 26 24-30 690 1520
900 1490 1191 1075 1020 978 26 24-30 770 1580
1000 1680 1255 1175 1120 1078 26 28-30 880 1830
1200 1750 1255 1405 1340 1295 28 32-33 970 1910
1400 1880 1255 1630 1560 1510 32 36-36 1095 2020
PN1.0MPa (10bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 270 357 185 145 118 20 4-18 105 500
80 280 367 200 160 132 20 8-18 120 520
100 300 367 220 180 156 22 8-18 135 630
125 325 367 250 210 184 22 8-18 155 650
150 350 367 285 240 211 24 8-22 175 680
200 400 555 340 295 266 24 8-22 210 770
250 533 555 395 350 319 26 12-22 260 820
300 610 691 445 400 370 26 12-22 300 840
350 686 733 505 460 429 26 16-22 340 1090
400 838 733 565 515 480 26 16-26 400 1205
450 864 938 615 565 530 28 20-26 430 1220
500 914 938 670 620 582 28 20-26 455 1270
600 1067 1066 780 725 682 34 20-30 560 1400
700 1250 1066 895 840 794 34 24-30 630 1460
800 1370 1191 1015 950 901 36 24-33 690 1520
900 1490 1191 1115 1050 1001 38 28-33 770 1580
1000 1680 1255 1230 1160 1112 38 28-36 880 1830
1200 1750 1255 1455 1380 1328 44 32-39 970 1910
1400 1880 1255 16754 1590 1530 48 36-42 1095 2020
PN1.6MPa (16bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 270 357 185 145 118 20 4-18 105 500
80 280 367 200 160 132 20 8-18 120 520
100 300 367 220 180 156 22 8-18 135 630
125 325 367 250 210 184 22 8-18 155 650
150 350 367 285 240 211 24 8-22 175 680
200 400 555 340 295 266 24 12-22 210 770
250 533 555 405 355 319 26 12-26 260 820
300 610 691 460 410 370 28 12-26 300 840
350 686 733 520 470 429 30 16-26 340 1090
400 838 733 580 525 480 32 16-30 400 1205
450 864 938 640 585 548 40 20-30 4, 30 1220
500 914 938 715 650 609 44 20-33 455 1270
600 1067 1066 840 770 720 54 20-36 560 1400
700 1250 1066 910 840 794 40 24-36 630 1460
800 1370 1191 1025 950 901 42 24-39 690 1520
900 1490 1191 1125 1050 1001 44 28-39 770 1580
1000 1680 1255 1255 1170 1112 46 28-42 880 1830
PN2.5MPa (25bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 290 357 185 145 118 22 8-18 105 500
80 310 367 200 160 132 24 8-18 120 520
100 350 367 235 190 156 24 8-22 135 630
125 381 555 270 220 184 26 8-26 155 650
150 403 555 300 250 211 28 8-26 175 680
200 419 555 360 310 274 30 12-26 210 770
250 568 691 425 370 330 32 12-30 260 880
300 648 705 485 430 389 34 16-30 300 980
350 762 733 555 490 448 38 16-33 340 1090
400 838 938 620 550 503 40 16-36 400 1165
450 914 938 670 600 548 46 20-36 430 1220
500 991 938 730 660 609 48 20-36 455 1270
600 1143 1066 845 770 720 58 20-39 560 1400
PN4.0MPa (40bar)
32 180 357 140 100 76 18 4-18 65 450
40 200 357 150 110 84 18 4-18 75 460
50 250 357 165 125 99 20 4-18 90 480
65 290 367 185 145 118 22 8-18 120 520
80 310 367 200 160 132 24 8-18 135 530
100 350 555 235 190 156 24 8-22 160 645
125 381 555 270 220 184 26 8-26 175 650
150 403 691 300 250 211 28 8-26 190 790
200 419 705 375 320 284 34 12-30 270 910  <, /TD>
250 568 733 450 385 345 38 12-33 300 1050
200 648 733 515 450 409 42 16-33 330 1140
350 762 938 580 510 465 46 16-36 390 1230
400 838 938 660 585 535 50 16-39 435 1260
注:本产品法兰密封面型式按GB/T 9113.1-2000规定的凸面法兰,当用户法兰密封形式与表中规定不同时,应在供货合同中注明。
公称通径
DN(mm)
L L1 D K d D1 f1 f2 C n-do H H1 重量
Wt.(kg)
PN6.4MPa (64bar)
32 229 555 155 110 76 66 4 3 24 4-22 85 550
40 241 555 170 125 84 76 4 3 26 4-22 100 570
50 292 555 180 135 99 88 4 3 26 4-22 120 590
65 330 555 205 160 118 110 4 3 26 8-22 140 630
80 356 691 215 170 132 121 4 3 28 8-22 160 690
100 450 691 250 200 156 150 4.5 3.5 30 8-26 190 750
125 525 705 295 240 184 176 4.5 3.5 34 8-30 230 935
150 565 733 345 280 211 204 4.5 3.5 36 8-33 260 955
200 660 733 415 345 284 260 4.5 3.5 42 12-26 295 1035
250 787 938 470 400 345 313 4.5 3.5 46 12-36 320 1065
300 838 938 530 460 409 364 4.5 3.5 52 16-36 375 1170
PN10.0MPa (100bar)
32 229 555 155 110 76 66 4 3 24 4-22 85 550
40 241 555 170 125 84 76 4 3 26 4-22 100 570
50 292 555 195 145 99 88 4 3 28 4-26 120 590
65 330 555 220 170 118 110 4 3 30 8-26 140 630
80 356 691 230 180 132 121 4 3 32 8-26 160 690
100 450 691 265 210 156 150 4.5 3.5 36 8-30 190 750
125 525 705 315 250 184 176 4.5 3.5 40 8-33 230 935
150 565 733 355 290 211 204 4.5 3.5 44 12-33 260 955
200 660 733 430 360 284 260 4.5 3.5 52 12-36 295 1035
注:本产品法兰密封面型式按GB/T 9113.2-2000规定的凹凸面法兰,当用户法兰密封形式与表中规定不同时,应在供货合同中注明。
