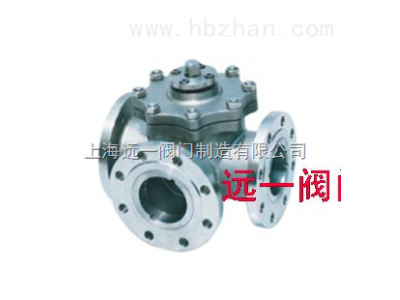

三通法兰球阀Q44F/Q45F-16C/P/R/RL
点击图片查看原图
产品: 浏览次数:62三通法兰球阀Q44F/Q45F-16C/P/R/RL
品牌: 远一阀门
单价: 1900.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-05-21 14:11
  询价
详细信息
概述
三通法兰球阀系列对介质流向的不同切换要求可分为Q44为L型与Q45为T型,L型可实现对介质流向进行切换,亦可使相互垂直的两个通道连通或关闭。T型可实现对介质的分流或混流,不仅可以实现介质流向的切换,也可使三个通道互相连通,还可以关闭任一通道,连通另外两个通道。本阀门具有结构紧凑,造形美观,密封性能好等特点。
主要性能规范:
试验压力
公称压力PN
1.6
2.5
壳体强度试验
2.4
3.75
密封试验(液)
1.76
2.75
主要零件材料:
        材料代号
零件名称
C
P
R
阀体
WCB
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
球体
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
密封
聚四氟乙烯
聚四氟乙烯
聚四氟乙烯
对位聚苯
对位聚苯
对位聚苯
填料
聚四氟乙烯
聚四氟乙烯
聚四氟乙烯
柔性石墨
柔性石墨
柔性石墨
使用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
选用(聚四氟乙烯)密封材料为≤150℃
选用(对位聚苯)密封材料为≤300℃
主要连接及外形尺寸
公称通径
d
d1
H
L1
L2
W
15
1/2”
15
15
65
140
70
130
20
3/4”
20
20
84
165
83
160
25
1”
25
25
84
165
83
160
40
1 1/2”
40
40
152
250
125
500
50
2”
50
50
157
260
130
500
65
2 1/2”
65
65
183
320
160
800
80
3”
80
80
183
320
160
800
100
4”
100
100
195
370
185
800
125
5”
125
125
355
510
255
850
150
6”
150
125
355
510
255
850
200
8”
200
150
430
580
290
1500
250
10”
250
203
475
670
335
-
300
12”
300
254
550
720
360
-
