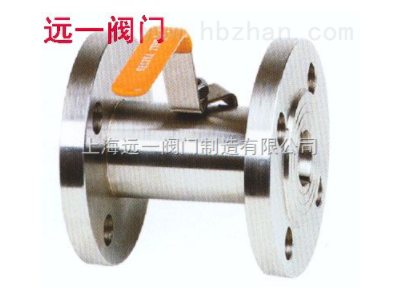

不锈钢广式法兰球阀Q41F-16P
点击图片查看原图
产品： 浏览次数：55不锈钢广式法兰球阀Q41F-16P
品牌： 远一阀门
单价： 1150.00元/台
最小起订量： 1 台
供货总量： 10000 台
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2021-05-24 13:57
  询价
详细信息
主要零件材料
适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油品 Q41F-16C、Q41F-25C
Q41F-40C 		A105、45 1Cr18/Cr18Ni9Ti 不
锈
钢
SS304 		聚四氟乙烯
增强聚四氟乙烯
对位聚苯 		聚四氟乙烯
对位聚苯
硝酸类 Q41F-16P、Q41F-25P
Q41F-40P 		SS304/1Cr18Ni9Ti SS304/1Cr18Ni9Ti
醋酸类 Q41F-16R、Q41F-25R
Q41F-40R 		SS316/1Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti
主要尺寸 单位:mm
公称通径 d d2 L D D1 D2 b f Z-d1 H W
DN（mm） in
15 1/2" 10 15 92 95 65 45 14 2 4-14 60 110
20 3/4" 12.6 20 106 105 75 55 14 2 4-14 65 110
25 1" 17 24 109 115 85 65 16 2 4-14 70 110
32 11/4" 22 32 126 135 100 78 16 2 4-18 85 145
40 11/2" 25 38 136 145 110 85 16 3 4-18 90 145
50 2" 32 46 154 160 125 100 18 3 4-18 98 177
65 21/2" 44 60 170 180 145 120 20 3 8-18 110 190
80 3" 50 72 195 195 160 135 22 3 8-18 130 240
100 4" 65 92 215 215 180 155 22 3 8-18 150 260
法兰标准：JB79-59
亦可按国标GB9113设计制造。
