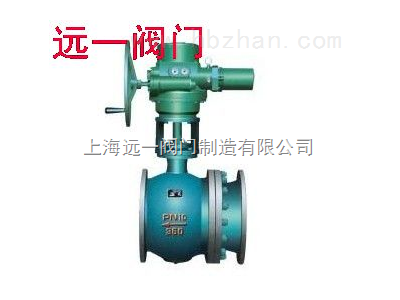

BQ947X/F/H偏心半球阀是近年来在欧美广泛应用的阀门产品。它通过转动蜗轮（或电动）机构，带动偏心半球转动，从而实现阀门的启闭。流阻小，密封可靠，性能稳定。被广泛应用于市政污水处理、供水及其它流体控制系统。
1．水损为零。采用偏心结构，阀门开启后，流道完全畅通，水头损失为零。可节约大量能源。
2．可靠的密封方式。软密封结构具有自密封性能，硬密封结构具有弹性补偿性能。
3．耐磨损，使用寿命长。球阀在开启后，球冠偏置于阀体内，不被介质直接冲刷。
4．自动清污功能。硬密封偏心半球阀的球冠边沿采用刀刃状，不但可以刮去阀座上的污垢，还可以切断杂物。
5．启闭迅速。偏心曲轴旋转90度即可实现启闭，启闭时间短
6．适合高流速。直通流道，坚固的偏心曲轴使之适用高流速且无振动。
7．适用介质：清水.原水（含泥沙）.污水.海水、蒸汽、煤气、天然气、油品等。
8．适用温度：软密封偏心半球阀为-40℃-135℃；硬密封半球阀为常温至600℃左右
9．适用压力：PN6-PN40。
10．公称通经：DN50～DN1600

主要性能规范 Main specifications

公称压力 Nominal pressure		0.6	1.0	1.6	2.0	2.5	4.0	5.0	6.4	10
壳体试验压力 Shell test pressure		0.9	1.5	2.4	3.0	3.8	6.0	7.5	9.6	15
高压密封试验 High pressure tight test		0.66	1.1	1.8	2.2	2.8	4.4	5.5	7.1	11
适用介质及温度℃ Applicable media & Temperature	PBQ47型	水、蒸汽、纸浆等溶液 Water,vapor,pulp,and other solutions,t≤180℃
	PBQ47型	天然气、煤气、液化气、原油、重油 Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃
	PBQ47型	溶液、矿浆、氧化铝粉、煤粉、煤灰、含尘气体、废渣等 Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas, waste residues,etc.t ≤300℃

主要零件材质及代号 Materials and codes of main parts

零件名称 Name of part	PBQ47型	PBQ47型	PBQ47型
阀体 Valve body	碳钢WCB/不锈钢CF8 Carbon steel WCB stainless steel CF8	碳钢WCB/不锈钢CF8 Carbon steel WCB stainless steel CF8	碳钢WCB/不锈钢CF8 Carbon steel WCB stainless steel CF8
阀杆 Valve stem	2Cr13/304	2Cr13/304	2Cr13/304
阀芯密封副 Sealing set for valve body	WCB/CF8+Cr	WCB/CF8+硬化合金钢 WCB/CF8+Hardens alloy steel	特种硬化合金钢质 JK117/17Co合金 Special hardened alloy steel JK117/17Co alloy steel
阀座密封副 Sealing set for valve seat	PTFE/Molon	WCB/CF8+硬化合金钢 WCB/CF8+Hardens alloy steel	特种硬化合金钢质 JK117/17Co合金 Special hardened alloy steel JK117/17Co alloy steel

说明：1、本产品法兰连接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5规定的突面法兰；
2、结构长度参照GB 12221-2005，ASNE B16.10的规定；
3、制造和验收技术条件参照GB12237-89，API 6D；
4、压力试验按JB/T9092-1999，GB/T13927-92，AP1598的要求。

公称通径 DN（mm）	L	L1	D	K	d	C	n-do	H	H1	重量 Wt.（kg）
PN0.6MPa （6bar）
32	180	357	120	90	69	16	4-14	65	450
40	200	357	130	100	78	16	4-14	75	460
50	250	357	140	110	88	16	4-14	90	480
65	270	357	160	130	108	16	4-14	105	500
80	280	367	190	150	124	18	4-18	120	520
100	300	367	210	170	144	18	4-18	135	630
125	325	367	240	200	174	18	8-18	155	650
150	350	367	265	225	199	20	8-18	175	680
200	400	555	320	280	254	22	8-18	210	770
250	533	555	375	335	309	24	12-18	260	820
300	610	691	440	395	363	24	12-22	300	840
350	686	733	490	445	413	24	12-22	340	1090
400	838	733	540	495	463	24	16-22	400	1205
450	864	938	595	550	518	24	16-22	430	1220
500	914	938	645	600	568	26	20-22	455	1270
600	1067	1066	755	705	667	30	20-26	560	1400
700	1250	1066	860	810	772	26	24-26	630	1460
800	1370	1191	975	920	878	26	24-30	690	1520
900	1490	1191	1075	1020	978	26	24-30	770	1580
1000	1680	1255	1175	1120	1078	26	28-30	880	1830
1200	1750	1255	1405	1340	1295	28	32-33	970	1910
1400	1880	1255	1630	1560	1510	32	36-36	1095	2020
PN1.0MPa （10bar）
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	270	357	185	145	118	20	4-18	105	500
80	280	367	200	160	132	20	8-18	120	520
100	300	367	220	180	156	22	8-18	135	630
125	325	367	250	210	184	22	8-18	155	650
150	350	367	285	240	211	24	8-22	175	680
200	400	555	340	295	266	24	8-22	210	770
250	533	555	395	350	319	26	12-22	260	820
300	610	691	445	400	370	26	12-22	300	840
350	686	733	505	460	429	26	16-22	340	1090
400	838	733	565	515	480	26	16-26	400	1205
450	864	938	615	565	530	28	20-26	430	1220
500	914	938	670	620	582	28	20-26	455	1270
600	1067	1066	780	725	682	34	20-30	560	1400
700	1250	1066	895	840	794	34	24-30	630	1460
800	1370	1191	1015	950	901	36	24-33	690	1520
900	1490	1191	1115	1050	1001	38	28-33	770	1580
1000	1680	1255	1230	1160	1112	38	28-36	880	1830
1200	1750	1255	1455	1380	1328	44	32-39	970	1910
1400	1880	1255	16754	1590	1530	48	36-42	1095	2020
PN1.6MPa （16bar）
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	270	357	185	145	118	20	4-18	105	500
80	280	367	200	160	132	20	8-18	120	520
100	300	367	220	180	156	22	8-18	135	630
125	325	367	250	210	184	22	8-18	155	650
150	350	367	285	240	211	24	8-22	175	680
200	400	555	340	295	266	24	12-22	210	770
250	533	555	405	355	319	26	12-26	260	820
300	610	691	460	410	370	28	12-26	300	840
350	686	733	520	470	429	30	16-26	340	1090
400	838	733	580	525	480	32	16-30	400	1205
450	864	938	640	585	548	40	20-30	4, 30	1220
500	914	938	715	650	609	44	20-33	455	1270
600	1067	1066	840	770	720	54	20-36	560	1400
700	1250	1066	910	840	794	40	24-36	630	1460
800	1370	1191	1025	950	901	42	24-39	690	1520
900	1490	1191	1125	1050	1001	44	28-39	770	1580
1000	1680	1255	1255	1170	1112	46	28-42	880	1830
PN2.5MPa （25bar）
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	290	357	185	145	118	22	8-18	105	500
80	310	367	200	160	132	24	8-18	120	520
100	350	367	235	190	156	24	8-22	135	630
125	381	555	270	220	184	26	8-26	155	650
150	403	555	300	250	211	28	8-26	175	680
200	419	555	360	310	274	30	12-26	210	770
250	568	691	425	370	330	32	12-30	260	880
300	648	705	485	430	389	34	16-30	300	980
350	762	733	555	490	448	38	16-33	340	1090
400	838	938	620	550	503	40	16-36	400	1165
450	914	938	670	600	548	46	20-36	430	1220
500	991	938	730	660	609	48	20-36	455	1270
600	1143	1066	845	770	720	58	20-39	560	1400
PN4.0MPa （40bar）
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	290	367	185	145	118	22	8-18	120	520
80	310	367	200	160	132	24	8-18	135	530
100	350	555	235	190	156	24	8-22	160	645
125	381	555	270	220	184	26	8-26	175	650
150	403	691	300	250	211	28	8-26	190	790
200	419	705	375	320	284	34	12-30	270	910
250	568	733	450	385	345	38	12-33	300	1050
200	648	733	515	450	409	42	16-33	330	1140
350	762	938	580	510	465	46	16-36	390	1230
400	838	938	660	585	535	50	16-39	435	1260

注：本产品法兰密封面型式按GB/T 9113.1-2000规定的凸面法兰，当用户法兰密封形式与表中规定不同时，应在供货合同中注明。

公称通径 DN（mm）	L	L1	D	K	d	D1	f1	f2	C	n-do	H	H1	重量 Wt.（kg）
PN6.4MPa （64bar）
32	229	555	155	110	76	66	4	3	24	4-22	85	550
40	241	555	170	125	84	76	4	3	26	4-22	100	570
50	292	555	180	135	99	88	4	3	26	4-22	120	590
65	330	555	205	160	118	110	4	3	26	8-22	140	630
80	356	691	215	170	132	121	4	3	28	8-22	160	690
100	450	691	250	200	156	150	4.5	3.5	30	8-26	190	750
125	525	705	295	240	184	176	4.5	3.5	34	8-30	230	935
150	565	733	345	280	211	204	4.5	3.5	36	8-33	260	955
200	660	733	415	345	284	260	4.5	3.5	42	12-26	295	1035
250	787	938	470	400	345	313	4.5	3.5	46	12-36	320	1065
300	838	938	530	460	409	364	4.5	3.5	52	16-36	375	1170
PN10.0MPa （100bar）
32	229	555	155	110	76	66	4	3	24	4-22	85	550
40	241	555	170	125	84	76	4	3	26	4-22	100	570
50	292	555	195	145	99	88	4	3	28	4-26	120	590
65	330	555	220	170	118	110	4	3	30	8-26	140	630
80	356	691	230	180	132	121	4	3	32	8-26	160	690
100	450	691	265	210	156	150	4.5	3.5	36	8-30	190	750
125	525	705	315	250	184	176	4.5	3.5	40	8-33	230	935
150	565	733	355	290	211	204	4.5	3.5	44	12-33	260	955
200	660	733	430	360	284	260	4.5	3.5	52	12-36	295	1035

注：本产品法兰密封面型式按GB/T 9113.2-2000规定的凹凸面法兰，当用户法兰密封形式与表中规定不同时，应在供货合同中注明。

公称通径		L	L1	D	K	d	C	n-do	H	H1	重量 Wt.（kg）
英寸（in）	DN（mm）
PN2.0MPa （class 150）
1 1/4	32	180	357	118	89	63.5	13	4-16	65	450
1 1/2	40	200	357	127	98.5	73	14.5	4-16	75	460
2	50	250	357	152	120.5	92	16	4-18	90	480
2 1/2	65	270	357	178	139.5	105	17.5	4-18	105	500
3	80	280	367	190	152.5	127	19.5	4-18	120	520
4	100	300	367	229	190.5	157.5	24	4-18	135	630
5	125	325	555	254	216	186	24	8-18	155	650
6	150	350	555	279	241.5	216	25.5	8-22	175	680
8	200	400	555	343	298.5	270	29	8-22	210	770
10	250	533	691	406	362	324	30.5	8-22	260	880
12	300	610	705	483	432	381	32	12-26	300	980
14	350	686	733	534	476	413	35	12-26	340	1090
16	400	838	938	597	540	470	37	12-29.5	400	1165
18	450	864	938	635	578	533.5	40	12-32.5	430	1220
20	500	914	938	699	635	584.5	43	20-32.5	455	1270
24	600	1067	1066	813	749.5	692.5	48	20-35.5	560	1400
PN5.0MPa （class 300）
1 1/4	32	180	357	134	98.5	63.5	19.5	4-18	65	450
1 1/2	40	200	357	155	114.5	73	21	4-22	75	460
2	50	250	357	165	127	92	22.5	8-18	90	480
2 1/2	65	290	367	190	149	105	25.5	8-11	120	520
3	80	310	367	210	168.5	127	29	8-22	135	530
4	100	350	555	254	200	157.5	32	8-22	160	645
5	125	381	555	279	235	186	35	8-22	175	650
6	150	403	691	318	270	216	37	12-22	190	790
8	200	419	705	381	330	270	41.5	12-26	270	910
10	250	568	733	445	387.5	324	48	16-29.5	300	1050
12	300	648	733	521	451	381	51	16-32.5	330	1140
PN10.0MPa （class 600）
1 1/4	32	229	555	134	98.5	76	24	4-22	85	550
1 1/2	40	241	555	155	114.5	84	26	4-22	100	570
2	50	292	555	165	127	99	28	4-26	120	590
2 1/2	65	330	555	190	149	118	30	8-26	140	630
3	80	356	691	210	168.5	132	32	8-26	160	690
4	100	450	691	273	216	156	36	8-30	190	750
5	125	525	705	330	267	184	40	8-33	230	935
6	150	565	733	356	292	211	44	12-33	260	955
8	200	660	733	419	349	284	52	12-36	295	1035

注：本产品法兰密封面型式按ASME/ANSI 16.5的规定，当用户法兰密封形式与表中规定不同时，应在供货合同中注明。
