GQ547Y型伞齿轮轨道球阀产品特点: 球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。
【详细说明】

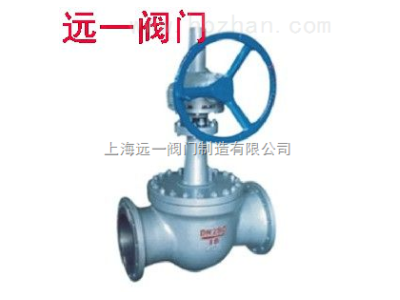

GQ547Y/F型伞齿轮轨道球阀:
伞齿轮传动轨道球阀是综合了闸阀、球阀、截止阀、旋塞阀的优点,实现了独特的机械楔紧式关闭特性,伞齿轮传动轨道球阀具有一般阀门不能伦比的特点: GQ547Y型尺寸表:
1、开、关无磨损:球体偏离阀座后在转动,消除了密封的磨损,解决了传统球阀阀座和球体的磨损问题。
2、低扭矩操作:因阀座、球体无磨损,故阀杆转动轻松容易,无需配备齿轮箱等增大扭矩的机构。
3、单阀座设计:阀门的静态单阀座设置保障了流体介质的双向零泄漏,避免了双阀座阀门内腔压力升高的问题。
4、 抗磨球体硬密封面:阀芯球体堆焊了一层硬质抛光密封面,能满足在非常苛刻场合下的密封性。
5、 自清洗:当阀芯球体倾离阀座时,流体沿密封面360°流动就可将杂质冲洗干净。
6、 zui佳流动特性:全通的标准通径,无压力损失,增强了系统效率,并使腐蚀降到zui低。
7、 长寿命:由于启闭无磨损、低扭矩,所以故障效率低寿命长。
由于具备了以上特点,所以适应于石油、天然气的放空与排污;流体管线上的紧急关断和旁通;流量仪表或机泵进出口的隔离;需零泄漏或频繁操作等诸多场合下正常工作。
GQ547Y型设计规范:
设计依据
|
GB
|
API
|
结构长度
|
JB/T 7745
GB/T 12221 |
ANSI B16.10
|
连接法兰
|
GB/T 9113
JB/79 HG20592 |
ANSI B16.5
|
对焊端
|
GB/T 12224
|
MSS SP44
ANSI B16.25 |
试验和检验
|
JB/T 9092
|
API 598
|
GQ547Y型产品特点:
1、启闭无摩擦。这一功能完*了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车,降低生产成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手轮阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、密封面的自清结构。当球体倾离阀座时,管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车,降低生产成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手轮阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、密封面的自清结构。当球体倾离阀座时,管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
GQ547Y型工作原理:
|
|
|
|
GQ547Y型材料规范:
主要型号
|
零件名称
|
材质
|
|||||||||||||||||
|
阀体、阀盖
|
WCB
|
ZG1Cr5Mo
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
||||||||||||||
球体
|
|
|
|
|
|||||||||||||||
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|||||||||||||||
密封面
|
硬质合金 合金钢
|
||||||||||||||||||
导向销
|
2Cr13 40CrMn
|
||||||||||||||||||
阀杆螺母
|
铸锰黄铜
|
||||||||||||||||||
螺栓
|
35
|
1Cr18Ni9Ti
|
|||||||||||||||||
螺母
|
35 45
|
||||||||||||||||||
填料
|
柔性石墨环PTFE
|
||||||||||||||||||
垫片
|
柔性石墨缠绕垫 柔性石墨复合垫
|
||||||||||||||||||
手轮
|
可锻铸铁
|
GQ547Y型性能规范:
压力等级
|
试验压力
|
适用环境
|
|
壳体试验
|
密封试验
|
||
1.6
|
2.4
|
1.76
|
易燃、易爆、易挥发、易聚合及剧毒场合
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
|
class 150
|
2.94
|
2.2
|
|
class 300
|
7.5
|
5.5
|
|
class 600
|
15.0
|
11.0
|
|
适用温度
|
-196℃ - 550℃
|
||
适用介质
|
水、油、天然气用各种软性介质与悬浮液
|
||
驱动方式
|
伞齿轮传动
|
压力级
|
主要尺寸
|
公称通径(mm)
|
|||||||||||||||
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
||
PN1.6MPa
|
L
|
100
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
1200
|
1250
|
H
|
240
|
260
|
307
|
360
|
410
|
483
|
512
|
543
|
581
|
617
|
672
|
723
|
758
|
791
|
828
|
870
|
|
Kg
|
9.5
|
16
|
19
|
28
|
30
|
41
|
55
|
78
|
115
|
215
|
270
|
385
|
502
|
876
|
980
|
1240
|
|
PN2.5MPa
|
L
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
1200
|
1250
|
H
|
260
|
280
|
320
|
360
|
430
|
490
|
525
|
567
|
604
|
642
|
695
|
742
|
781
|
815
|
864
|
905
|
|
Kg
|
9.5
|
16
|
19
|
28
|
30
|
45
|
59
|
82
|
121
|
230
|
289
|
402
|
540
|
913
|
1120
|
1280
|
|
PN4.0MPa
|
L
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
1200
|
1250
|
H
|
260
|
280
|
320
|
360
|
436
|
492
|
527
|
607
|
649
|
701
|
750
|
750
|
790
|
832
|
875
|
910
|
|
Kg
|
10
|
17
|
20
|
25
|
32
|
45
|
59
|
82
|
115
|
2130
|
295
|
402
|
540
|
913
|
1124
|
348
|
|
PN6.4MPa
|
L
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
-
|
-
|
H
|
280
|
300
|
329
|
365
|
450
|
509
|
541
|
663
|
725
|
781
|
790
|
806
|
821
|
858
|
-
|
-
|
|
Kg
|
10
|
17
|
20
|
25
|
32
|
52
|
68
|
106
|
168
|
281
|
355
|
498
|
689
|
1134
|
-
|
-
|
|
150Lb
|
L
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
356
|
394
|
457
|
533
|
910
|
686
|
762
|
964
|
914
|
300Lb
|
L
|
165
|
178
|
190
|
216
|
214
|
283
|
305
|
381
|
403
|
502
|
568
|
648
|
762
|
838
|
914
|
991
|
600Lb
|
L
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
991
|
1092
|
1194
|
