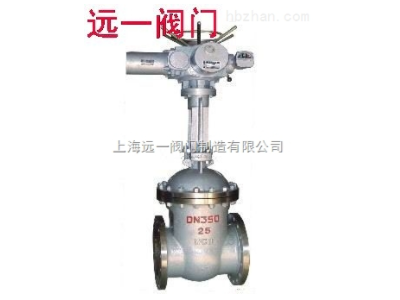

电动闸阀Z941Y-16C/25/40P/R/RL
点击图片查看原图
产品: 浏览次数:29电动闸阀Z941Y-16C/25/40P/R/RL
品牌: 远一阀门
单价: 6800.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-06-17 15:52
  询价
详细信息

电动闸阀使用说明:

Z941H/Y-16C/25/40/64/100/160P/R/RL电动闸阀简单地说就是用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上部分为电动执行器,下半部分为阀门。电动闸阀分为两种,一种为角行程电动阀:由角行程的电动执行器配合角行程的阀使用,实现阀门90度以内旋控制管道流体通断;另一种为直行程电动阀:由直行程的电动执行器配合直行程的阀使用,实现阀板上下动作控制管道流体通断。通常在自动化程度较高的设备上配套使用,本阀水平安装调节精度zui佳、电动闸阀操作原理:电动闸阀通常由电动执行机构和阀门连接起来,经过安装调试后成为电动阀。电动闸阀使用电能作为动力来接通电动执行机构驱动阀门,实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。阀体材质为:铸钢、碳钢、不锈钢、铬钼钢。钢制楔式闸阀:法兰连接形式、明杆楔式刚性单闸板,阀座密封面材料为不锈钢,公称压力PN16~PN200,阀体材料为碳素钢(Z941H-16C Z941H-25 Z941Y-16C Z941Y-25 Z941H-40~200)、不锈钢(Z941W-16P Z941W-25P Z941Y-16P Z941Y-25P Z941W-16R Z941W-25R Z941Y-16R Z941Y-25R Z941H-40P~200P Z941H-40R~200R)、合金钢(Z941Y-16I Z941Y-25I Z941Y-16V Z941Y-25V Z941H-40I~200I)的闸阀。Z941 闸阀适用于工作压力 1.6~20.0MPa,工作温度 -29℃~570℃的石油、化工、水力、火力电站各种系统的管路上,输入4-20mA信号及380VAC、220VAC电源即可控制运转,切断或接通管路介质。连接方式:法兰、对焊、承插、焊接等方式。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

电动闸阀结构与特点:

1、选材考究,符合国内外相关标准,材料的全面质量高。

2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。

3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Slite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

电动闸阀主要外形尺寸:

公称通经DN 主要外形尺寸和连接尺寸(mm) 电动装置 WT(kg)
L D D1 D2 B F Z-D H
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R
Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I
40 240 145 110 85 16 3 4-18 595 DZW15 56
50 250 160 125 100 16 3 4-18 653 DZW20 59
65 270 180 145 120 18 3 4-18 665 DZW20 62
80 280 195 160 135 20 3 8-18 725 DZW20 74
100 300 215 180 155 20 3 8-18 787 DZW20 92
150 350 280 240 210 24 3 8-23 955 DZW30 161
200 400 335 295 265 26 3 12-23 1105 DZW30 219
250 450 405 355 320 30 3 12-25 1343 DZW45 376
300 500 460 410 375 30 3 12-25 1516 DZW60 484
350 550 520 470 435 34 4 16-25 1678 DZW60 695
400 600 580 525 485 36 4 16-30 1849 DZW90 977
450 650 640 585 545 40 4 20-30 1937 DZW90 1033
500 700 705 650 608 44 4 20-34 2234 DZW120 1087
600 800 840 770 718 48 5 20-41 2432 DZW180 1357
700 900 910 840 788 50 5 24-41 2489 DZW250 1481
800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845
公称通经DN 主要外形尺寸和连接尺寸(mm) 电动装置 WT(kg)
L D D1 D2 B F Z-D H
Z940H-25C Z941Y-25C Z940Y-25P Z941Y-25P Z940Y-25R Z941Y-25R
Z940W-25P Z941W-25P Z940W-25R Z941W-25R Z940Y-25I Z941Y-25I
40 240 145 110 85 18 3 4-18 595 DZW15 60
50 250 160 125 100 20 3 4-18 653 DZW20 64
65 270 180 145 120 22 3 8-18 665 DZW20 65
80 280 195 160 135 22 3 8-18 725 DZW20 79
100 300 230 190 160 24 3 8-23 787 DZW20 98
125 325 270 220 188 28 3 8-25 902 DZW30 154
150 350 300 250 218 30 3 8-25 955 DZW30 168
200 400 360 310 278 34 3 12-25 1105 DZW45 219
250 450 425 370 332 36 3 12-30 1343 DZW45 390
300 500 485 430 390 40 3 12-30 1516 DZW60 505
350 550 550 490 448 44 4 16-30 1678 DZW60 736
400 600 610 550 505 48 4 16-34 1849 DZW90 1027
450 650 660 600 555 50 4 16-34 1937 DZW90 1139
500 700 730 660 610 52 4 20-34 2234 DZW120 1228
600 800 840 770 718 56 5 20-41 2432 DZW180 1502
700 900 955 875 815 60 5 20-41 2489 DZW250 1617
800 1000 1070 990 930 64 5 24-48 2643 DZW350 1923
公称通经DN 主要外形尺寸和连接尺寸(mm) 电动装置 WT(kg)
L D D1 D2 D6 B F Z-D F2 H
Z940H-40C Z941Y-40C Z940Y-40P Z941Y-40P Z940Y-40R Z941Y-40R
Z940W-40P Z941W-40P Z940W-40R Z941W-40R Z940Y-40I Z941Y-40I
40 240 145 110 85 76 18 3 4-18 4 617 DZW15 46
50 250 160 125 100 88 20 3 4-18 4 665 DZW20 58
65 290 180 145 120 110 22 3 8-18 4 680 DZW20 68
80 310 195 160 135 121 22 3 8-18 4 752 DZW20 80
100 350 230 190 160 150 24 3 8-23 4.5 846 DZW30 108
150 450 300 250 218 204 30 3 8-25 4.5 1087 DZW45 258
200 550 375 320 282 260 38 3 12-30 4.5 1243 DZW45&l, t;, , ;, /FONT> 366
250 650 445 385 345 313 42 3 12-34 , 4.5 1429 DZW60 472
300 750 51, 0 450 408 364 46 3 16-34 4.5 1608 DZW90 673
350 850 570 510 465 422 52 4 16-34 5 1738 DZW90 804
400 950 655 585 535 474 58 4 16-41 5 1897 DZW120 1081
450 1050 680 610 560 524 60 4 20-41 5 2104 DZW180 1259
500 1150 755 670 612 576 62 4 20-48 5 2401 DZW180 1348
