首页 > 供应产品 > 电动弹性座封闸阀RVEX-10Q/RVEX-16Q

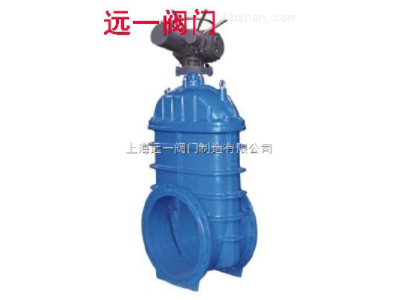

电动弹性座封闸阀RVEX-10Q/RVEX-16Q
点击图片查看原图
产品: 浏览次数:52电动弹性座封闸阀RVEX-10Q/RVEX-16Q
品牌: 远一阀门
单价: 8900.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-06-18 14:26
  询价
详细信息

一、RVEX-10Q/RVEX-16Q电动弹性座封闸阀产品概述:

RVEX-10Q/RVEX-16Q电动弹性座封闸阀采用的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能,安全可靠,使用寿命长。可立式卧式安装,广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。

二、RVEX-10Q/RVEX-16Q电动弹性座封闸阀主要零部件材料:

名 称

材 料

阀 体

灰 铸 铁、球 墨 铸 铁、铸 钢

闸 板

球 墨 铸 铁 外 覆 三 元 乙 丙 或 橡 胶

内 六 角 螺 栓

碳 化 处 理

密 封 圈

橡 胶

阀 盖

灰 铸 铁、球 墨 铸 铁、铸 钢

阀 杆

不 锈 钢

“O" 形 密 封 圈

橡 胶

止 推 轴 承

锡 青 铜

螺 栓

不 锈 钢

压 盖

球 墨 铸 铁、铸 钢

防 尘 罩

橡 胶

手 轮 (传 动 帽)

可 锻 铸 铁

三、RVEX-10Q/RVEX-16Q电动弹性座封闸阀主要技术参数:

公称压力

1.0~2.5MPa

工作温度

0~80

法兰标准

GB/T 17241.6 GB9113

公称通经

50~1200mm

适用介质

水、油、气等

试验标准

GB13927 AP1598

四、RVEX-10Q/RVEX-16Q电动弹性座封闸阀主要外形连接尺寸:

DN

500

600

700

800

900

1000

1200

L

457

508

660

720

780

840

960

H(手 轮)

1480

1665

2200

2800

2800

3000

3000

H(伞齿轮)

1650

1900

2350

2950

2950

3150

3150

H(电 动)

电动装置可由用户

注:

RVXX表示非明杆式闸阀 RREX表示明杆式附电动操作装置 RVEX表示非明杆式附电动操作装置
RVXP表示省力装置 RVCX表示非明杆式附传动帽 RVCH表示非明杆式附传动帽卧式操作装置
RRXX表示明杆式闸阀 RVHX表示非明杆式附手轮 RVHH表示明杆式附手轮卧
RRHX表示明杆式附手轮 RVHS表示非明杆式附信号显示器 PN25级另行订制
