首页 > 供应产品 > 不锈钢丝口闸阀Z15W-16P/R

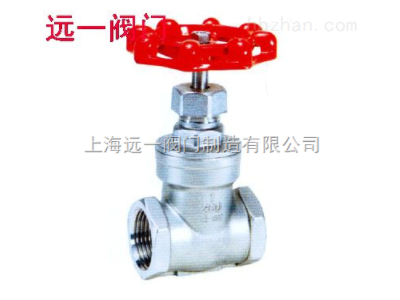

不锈钢丝口闸阀Z15W-16P/R
点击图片查看原图
产品: 浏览次数:26不锈钢丝口闸阀Z15W-16P/R
品牌: 远一阀门
单价: 65.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-06-22 10:21
  询价
详细信息

一、Z15W-16P/R不锈钢丝口闸阀应用规范:

公称压力:1.6、2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G?NPT.BSPT.BSP.DIN259/2999

二、Z15W-16P/R不锈钢丝口闸阀主要零件材料:

序号NO.

零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 闸板 不锈钢CF8M/CF8
3 阀杆 不锈钢SS316/304
4 阀盖 不锈钢CF8M/CF8
5 填料 聚四氟乙烯PTFE
6 止推垫片 不锈钢SS304
7 阀杆架 不锈钢SS316/SS304
8 填料 聚四氟乙烯PTFE
9 螺母 不锈钢SS304
10 填料压盖螺母 不锈钢SS316/SS304
11 手轮 铝合金
12 铬牌
13 手轮垫片 不锈钢SS304
14 手轮螺母 不锈钢SS304

三、Z15W-16P/R主要连接尺寸及重量:

SIZE 1/2" 3/4" 1" 11/4" 11/2" 2"
A 15 20 25 32 38 50
H 90 97 108 120 146 163
L 55 60 65 75 85 95
D 70 70 80 80 90 100
