首页 > 供应产品 > 电动铬钼钢闸阀Z941Y-16I/Z941Y-25I/40I

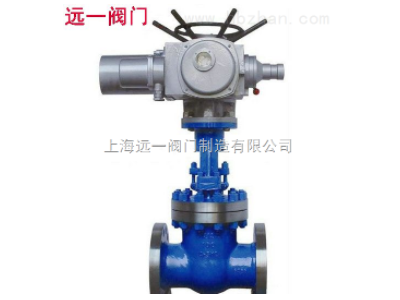

电动铬钼钢闸阀Z941Y-16I/Z941Y-25I/40I
点击图片查看原图
产品: 浏览次数:41电动铬钼钢闸阀Z941Y-16I/Z941Y-25I/40I
品牌: 远一阀门
单价: 6700.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-07-06 15:13
  询价
详细信息

Z941Y电动铬钼钢闸阀概况:

Z941Y-16I,Z941Y-25I,Z941Y-40I,Z941Y-64I,Z941Y-100I,Z941Y-160I电动铬钼钢闸阀,铬钼钢电动闸阀,铬钼钢闸阀,为电动执行器驱动,弹性楔式单闸板。该型号阀门广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。Z941Y型,Z高温度可达550摄氏度左右。可手动、伞齿轮、正齿轮、气动、电动装置。

Z941Y结构特点:
1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手轮,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

Z941Y结构优势:

使用温度450-570℃,压力PN1.6-70.0,公称通径15mm-300mm材质:1Cr5Mo,12CrMorV,ZG12CrMoV广泛用于钢铁,冶金,化工行业及电力,能源发电厂等设施。

Z941Y技术工艺优势:

1,壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;
2,特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;
3,背密封设计,有效保护密封填料,杜绝跑冒滴漏;
4,高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;
5,阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;
6,采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;
7,双向承压密封设计,满足各类特殊工况的苛刻要求;
8,严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;
9,Z60 系列独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面 100% 吻合度,特别便于用户现场维修保养;
10,阀盖自紧密封设计,压力越高,密封越可靠;

Z941Y外形尺寸:

公称通经DN 主要外形尺寸和连接尺寸(mm) 电动装置 WT(kg)
L D D1 D2 B F Z-D H
Z941Y-16I
40 240 145 110 85 16 3 4-18 595 DZW15 56
50 250 160 125 100 16 3 4-18 653 DZW20 59
65 270 180 145 120 18 3 4-18 665 DZW20 62
80 280 195 160 135 20 3 8-18 725 DZW20 74
100 300 215 180 155 20 3 8-18 787 DZW20 92
150 350 280 240 210 24 3 8-23 955 DZW30 161
200 400 335 295 265 26 3 12-23 1105 DZW30 219
250 450 405 355 320 30 3 12-25 1343 DZW45 376
300 500 460 410 375 30 3 12-25 1516 DZW60 484
350 550 520 470 435 34 4 16-25 1678 DZW60 695
400 600 580 525 485 36 4 16-30 1849 DZW90 977
450 650 640 585 545 40 4 20-30 1937 DZW90 1033
500 700 705 650 608 44 4 20-34 2234 DZW120 1087
600 800 840 770 718 48 5 20-41 2432 DZW180 1357
700 900 910 840 788 50 5 24-41 2489 DZW250 1481
800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845
