一、梭式泄压阀产品概述：
ZSX41X-16C/ZSX41X-25/ZSX41X-40梭式泄压阀是一种利用弹簧调节的止回阀，可用于各类机泵集中控制的管路上，防止介质倒流，本阀结构简单，试用可靠，已广泛使用于石油、化工、电力、水利、轻工业等部门。
二、梭式泄压阀产品结构特点与作用：
本阀由止回阀与弹簧组成，依靠阀瓣自身的重量、弹簧的作用力及介质压差关闭阀门，防止介质倒流。当调松调压螺栓，使弹簧处于自由状态时，阀体内的介质通过阀瓣时，阀瓣可绕销轴作旋启运动，介质通过液压缸下盖孔进入活塞下部，将阀杆顶起;当弹簧处于压缩状态时，通过活塞将阀杆向下方与摇杆接触，限止阀瓣的运动。
三、梭式泄压阀产品使用说明：
1.使用本阀时，先要检看与清洗阀内杂物。
2.检查阀体上零部是否有松动或已遗失。
3.作用本阀时，检看阀体上进出标致。不能私自拆卸阀门，如要拆卸，必须在专业人员的指导下。
4.本阀在作业时，压力不要过高一般使用0.3~0.4MPa。
5.作业时注意作用的压力不要过快，使本阀起不到密封的作用。要再次使用时压力调为0MPa，使弹簧回复后再次加压。
6.如何有使用不符合要求，后果自付。
7.要定期检看阀门。
四、梭式泄压阀产品尺寸连接：
DN L D D1 D2 b f Z-?d H
25 160 115 85 65 16 2 4-14 280
32 180 135 100 78 18 2 4-18 320
40 200 145 110 85 18 3 4-18 350
50 250 160 125 100 20 3 4-18 400
65 265 180 145 120 22 3 8-18 410
80 280 195 160 135 22 3 8-18 450
100 300 230 190 160 24 3 8-23 480
125 325 275 220 188 28 3 8-25 520
150 350 300 250 218 30 3 12-25 580
200 400 360 310 278 34 3 12-30 640

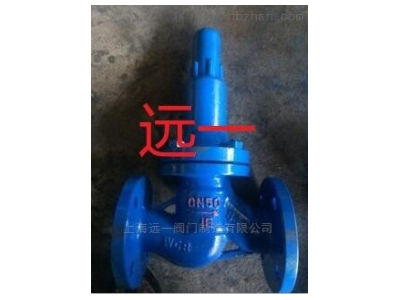

梭式泄压阀ZSX41X-16C/ZSX41X-25/40
