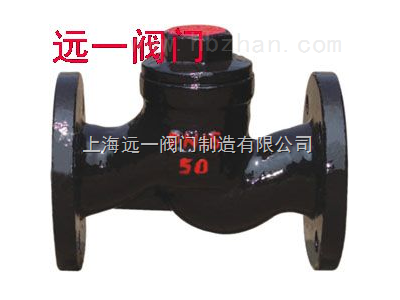

升降式暗杆止回阀H41T-16
点击图片查看原图
产品: 浏览次数:35升降式暗杆止回阀H41T-16
品牌: 远一阀门
单价: 120.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-07-15 10:36
  询价
详细信息

产品介绍:
升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣,依靠阀瓣自重和流体压差实现自动阻止流体介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

应用范围:
法兰连接升降式止回阀适用于公称压力PN1.6 Mpa,工作温度-29~550℃的石油、化工、火力电站等各种中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置。适用介质为:水、油品、蒸汽等。

结构特点:
1. 止回阀产品设计制造按GB/T 12235设计制造检验,密封可靠,性能优良。
2. 阀瓣、阀座的密封面采用司太立(slite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
3. 可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
4. 阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
5. 可按用户要求制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

标准规范:
设计制造标准:GB/T 12235-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

主要尺寸及重量:

称压力
PN
公称通径
DN
主要连接尺寸 外形
尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
1.6MPa 40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215
