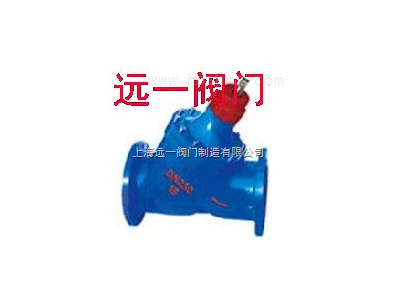

多功能三合一止回阀JHL41X/JHL42X-16
点击图片查看原图
产品: 浏览次数:68多功能三合一止回阀JHL41X/JHL42X-16
品牌: 远一阀门
单价: 1200.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-07-15 10:43
  询价
详细信息

产品型号:JHL41X  JHL42X

概述:
、用一个阀门 , 可以圆满地完成三种功能:无水锤止回阀、闸阀、平衡阀。
、泵停止运转时,弹簧力先合上阀瓣,因而防止水锤。
、通过调节开度,可以调节泵的输出量。
、装有指示器,可以用眼睛确认阀门的开启度。
、密封垫用橡胶制作,因而根本不会泄漏,可以吸收冲力。
、弹簧是用不锈钢制作,因而具有很强的耐蚀性。
、可节约水量的设备材料和费用,缩小安装空间。
、由于形状和结构高等成流线型,因而压降很小。
、由于起到旁道作用,所以其有回收出口侧管道内水的功能,而且在进口侧出现真空时,补充引水。
10
、水平管道,垂直管道上均可安装。
结构及工作原理:
 三合一止回阀安装在一般建筑,公寓及工厂的供排水,冷暖水处理,及锅炉的冷凝水,二次供水管道的泵出口上,用来防止泵停止运转而引起的管道内的介质倒流。

主要外形尺寸:

公称通径
DN
安装方式

阀长
L(mm)
法兰直径
(mm)
开启高度
H(mm)
螺栓孔中心距
(mm)
螺栓孔数*直径
重量
kg
50
法兰连接
230
160
210
125
4*18
16
65
法兰连接
290
180
250
145
4*18
24
80
法兰连接
310
195
290
160
8*18
35
100
法兰连接
350
215
320
180
8*18
50
125
法兰连接
400
245
380
210
8*18
72
150
法兰连接
480
280
420
240
8*23
98
200
法兰连接
550
335
500
195
12*23
150
250
法兰连接
620
405
680
355
12*25
230
300
法兰连接
700
460
730
410
12*25
390
350
法兰连接
787
520
830
470
16*25
500
