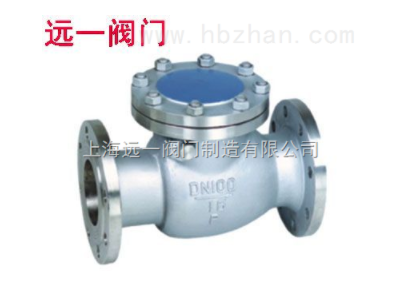

H44W止回阀（cheek valve）：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
技术规范:
1 适用介质：水、油品、蒸汽。
2 适合温度：≤425℃。
3 阀门试验压力及阀门在各级温度下的zui大工作压力。
-
公称压力
PN
（MPa）强度实验压力
1.5P
（MPa）密封实验压力介质工作温度（℃）水
1.1P
（MPa）气
（MPa）至200250300350400425450zui大允许工作压力（MPa）1.62.401.760.61.61.51.31.21.00.90.72.53.752.752.52.32.01.81.61.41.14.06.004.404.03.93.33.02.82.31.86.49.607.046.45.95.24.74.13.72.910.015.0011.0010.09.28.27.36.45.84.516.024.0017.0016.014.713.111.710.29.37.2
使用说明：
- 1 本阀门是工业管道上*的装置，安装时仔细核对阀门标志及铭牌是否符合作用要求。
- 2 安装前必将阀门清洗干净，并清除运输过程中所造成的缺陷。
- 3 安装后的阀门应经常保持清洁，阀杆螺纹部分须定期加油。
- 4 本阀门应存放在干燥通风的室内，长期存放，应经常检查，防止锈蚀。
注意：使用中，螺杆压盖会出现湿漏，应将压盖螺丝拧紧。
主要零件材料
|
零件名称
|
材 料
|
|
|
阀体、阀盖
|
碳素铸钢
|
不锈钢
|
|
阀瓣
|
碳素铸钢＋硬制合金碳
|
不锈钢＋硬制合金
|
|
摇杆
|
素铸
|
不锈钢
|
公称压力PN1.6MPa产品系列
|
规格DN（mm）
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
D3
|
H
|
重量（kg）
|
|
40
|
220
|
145
|
110
|
85
|
20
|
4-18
|
145
|
103
|
15.2
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
185
|
160
|
21.3
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
215
|
175
|
28.1
|
|
80
|
310
|
195
|
160
|
135
|
24
|
8-18
|
235
|
185
|
37.6
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
270
|
220
|
56.7
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
340
|
248
|
91
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
375
|
270
|
129
|
|
200
|
550
|
360
|
310
|
278
|
34
|
12-25
|
515
|
415
|
290
|
|
250
|
650
|
425
|
370
|
332
|
36
|
12-30
|
515
|
415
|
290
|
|
300
|
750
|
485
|
430
|
390
|
40
|
16-30
|
|
|
320
|
|
350
|
850
|
550
|
490
|
448
|
44
|
16-34
|
|
|
420
|
