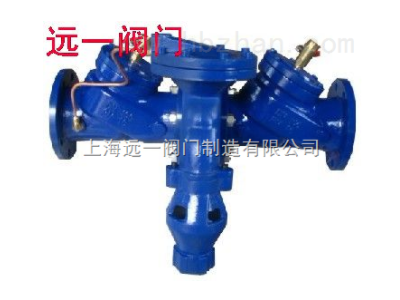

点击图片查看原图
一、倒流防止器主要特点：
HS41X-10A/HS41X-16A倒流防止器用于防止生 饮用水管道发生回流污染的安全装置，是引进国外先进技术自行研制开阀的、安全可靠、防止饮用水回流污染的阀门，以确保生活饮用水的卫生和安全。HS41X-16A安全型防污隔断阀是在两个止回阀之间加一个排水器组成。该过滤器排水器上腔用高压软管与*级止回阀进口端连接。（图一），*、二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为两个止回阀串联而成。
二、倒流防止器适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保。
三、倒流防止器主要外形及安装尺寸：
|
型号 |
DN |
16-AL |
16-L |
D |
Φ |
n-d |
h2 |
|
HS41X-16A |
50 |
455 |
41 |
165 |
125 |
4-Φ18 |
190 |
|
65 |
480 |
430 |
185 |
145 |
4-Φ18 |
200 |
|
|
80 |
570 |
500 |
200 |
160 |
8-Φ18 |
225 |
|
|
100 |
710 |
640 |
220 |
180 |
8-Φ18 |
248 |
|
|
125 |
800 |
730 |
250 |
210 |
8-Φ18 |
276 |
|
|
150 |
910 |
830 |
285 |
240 |
8-Φ23 |
308 |
|
|
200 |
1090 |
1000 |
340 |
295 |
12-Φ23 |
356 |
|
|
250 |
1315 |
1200 |
405 |
355 |
12-Φ25 |
410 |
|
|
300 |
1475 |
1360 |
460 |
410 |
12-Φ25 |
485 |
|
|
350 |
1690 |
1560 |
520 |
470 |
16-Φ25 |
528 |
|
|
400 |
1860 |
1720 |
580 |
525 |
16-Φ30 |
595 |
|
|
500 |
2120 |
1960 |
715 |
650 |
20-Φ34 |
665 |
四、安装要求：
1. 倒流防止器必须水平安装，安装地点环境应清洁，有足够的维护空间，安全型倒流防止器配有空气隔阻器，其出口必须接至排水管网或下水道中。
2. 安装地域应设排水设施。
3. 阀前应装闸阀（蝶阀）过滤器及橡胶软接头（或伸缩器），阀后装闸阀（蝶阀）。
五、倒流防止器安装部位：
1. 自来水管网接入用户的接户管水表后面。
2. 生活用水管道上接出非生活饮用水和排污管，安装于接出管起端。
3. 生活饮用水水箱的进水管上（水箱底部进水时）。
4. 生活饮用水管道上串联加压泵时安装于泵吸水管上。
5. 安装地应保持环境的清洁卫生，必要时对环境进行消毒。
