首页 > 供应产品 > 过滤活塞式减压阀YQ98001-16Q/25C/P

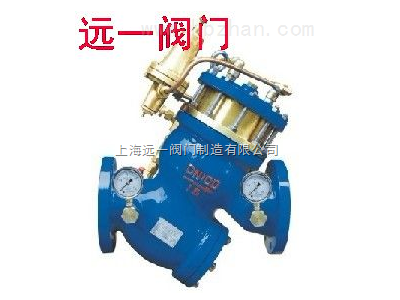

过滤活塞式减压阀YQ98001-16Q/25C/P
点击图片查看原图
产品: 浏览次数:43过滤活塞式减压阀YQ98001-16Q/25C/P
品牌: 远一阀门
单价: 5500.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-08-20 11:24
  询价
详细信息

一、概述:

YQ98001过滤活塞式减压阀,是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。出口压力不因进口压力变化而改变,亦不因主阀出口流量的变化而改变,安全可靠地将出口压力维持在设定值上。过滤活塞式减压阀减压精确,性能稳定、安全可靠、安装调节方便,使用寿命长。可用于生活给水、消防系统及工业给水系统。

二、主要技术参数:

公称压力 PN (MPa)

1.6

2.5

公称通径DN (mm)

50 60 80 100 150 200 250 300 350 400

强度试验压力(MPa)

2.40

3.75

密封试验压力(MPa)

1.76

2.75

减压范围

一般P1{进口压力MPa}/一般P2{出口压力MPa}≤ 3

适用温度

 100℃

环境温度

-30℃  350℃

适用介质

三、零部件材料如下表:

零件名称

材质

阀体、阀盖

铸铁、铸钢

阀座

锡青铜、不锈钢

阀瓣

碳钢、不锈钢+****橡胶

阀杆

铝青钢、铬不锈钢

活塞

铬不锈钢+****橡胶

过滤网

不锈钢

弹簧

不锈钢

四、主要连接外型尺寸:

单位:mm

公称通径

DN

尺寸(公称压力PN=1.6Mpa)

L

H

D

K

N-¢

H1

H2

40

270

400

150

110

¢18*4

155

236

50

270

400

160

125

¢18*4

155

236

65

290

410

185

145

¢18*4

165

250

80

360

425

200

160

¢18*8

180

280

100

400

460

220

180

¢18*8

210

310

125

470

550

250

210

¢18*8

240

370

150

535

610

285

240

¢23*8

260

413

200

670

772

340

295

¢23*12

330

510

250

780

935

405

355

¢27*12

410

568

300

895

1000

460

410

¢27*12

485

1075

350

1000

920

520

470

¢27*12

260

不带过滤器

400

1120

1145

580

525

¢30*12

290

不带过滤器
