产品概述

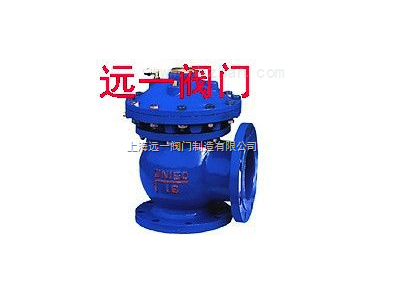

JM644X-10隔膜式气动快开排泥阀，是一种由气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞，无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。
技术参数
公称压力：0.6MPa、1.0MPa
公称通径：100～400mm
zui低驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
主要零部件材料
|
零件名称
|
阀体、阀盖
|
膜片压板、阀盘
|
阀杆
|
膜片
|
|
材料
|
铸铁、球铁、碳钢
|
球铁、青铜
|
不锈钢
|
尼龙强化橡胶
|
主要外形连接尺寸 单位：mm
|
DN
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
160
|
190
|
225
|
260
|
280
|
315
|
340
|
|
L1
|
120
|
150
|
190
|
220
|
260
|
300
|
340
|
|
H
|
370
|
440
|
530
|
615
|
785
|
880
|
970
|
