首页 > 供应产品 > ES8BF/ES8NF钟形浮子倒吊桶式疏水阀

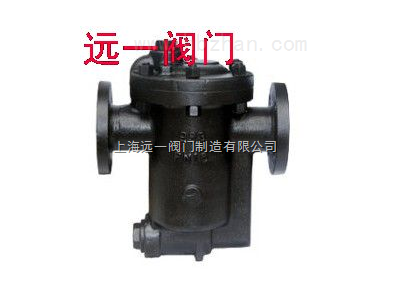

ES8BF/ES8NF钟形浮子倒吊桶式疏水阀
点击图片查看原图
产品: 浏览次数:57ES8BF/ES8NF钟形浮子倒吊桶式疏水阀
品牌: 远一阀门
单价: 890.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-09-09 15:20
  询价
详细信息

用途:

钟形浮子倒吊桶式疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型zui适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。

特点及性能

1、对凝结水的发生量适应性强,即可间歇排放,又可连续排放。
2、的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时的钢性碰撞,关闭十分可靠,寿命长久。
3、内部零件全部采用不锈钢制造, 并且安装在阀盖上,维修保养极为方便。
4、背压率高。(90%)。
5、汽水分离可靠(水汽经U型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔,可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。

耐磨损的SCCV关闭方式:

SCCV关闭系统是自动定心,自动关闭系统(Self Closing and Cente-ring Valve System)的英文缩写,下同。该关闭方式突破了传统的设计,巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用,减少了阀芯阀座间的磨损。

主要外型及连接尺寸:

产品型号
Produstion Type
公称通径DN(mm)
Nominal Diameter
连接方式
使用压力范围
(Mpa)
zui高允许温度℃
Max Vouchsafement Temperature
阀体材质
Material Of Body
外形尺寸
L
H1
H2
W
ES5
(CS15H-3.7.11.16)
15
20
25
内螺纹
ZG1/2"-1"
0.01-0.3·0.7·1.1·1.6
350
ZG1Cr18Ni9Ti
138
72
94
103
ESH5
(CS15H-3.7.11.16P)
15
20
25
内螺纹
ZG1/2"-1"
0.01-0.3·0.7·1.1·1.6·21
350
ZG1Cr18Ni9Ti
138
72
94
103
ESH5F
(CS45H-3.7.11.16P)
15
20
25
法兰
Flange
0.01-0.3·0.7·1.1·1.6·21
350
WCB
210
72
94
103
ES8B
(CS15H-5.8.16)
15
20
25
内螺纹
ZG1/2"-1"
0.01-0.5·0.8·1.6
220
WCB
138
72
94
103
ES8N
(CS15H-5.8.16
15
20
25
内螺纹
ZG1/2"-1"
0.01-0.5·0.8·1.6
220
WCB
138
72
94
103
ES8BF
(CS45H-5.8.16)
15
20
25
法兰
Flange
0.01-0.5·0.8·1.6
220
WCB
210
72
94
103
ES8NF
(CS45H-5.8.16)
15
20
25
法兰
Flange
0.01-0.5·0.8·1.6
220
WCB
210
72
94
103
ES10
(CS15H-8.8.16)
20-40
内螺纹
ZG1/2"-1"
0.01-0.8·1.2·1.6
220
WCB
200
93
132
142
ES10F
(CS45H-8.12.16)
15-25
32-50
法兰
Flange
0.01-0.8·1.2·1.6
220
WCB
270
93
132
142
ES12N
(CS45H-16)
15-25
32-50
法兰
Flange
0.01-1.6
200
WCB
280
93
132
142
