一、结构特点：
流量大、流阻小、无水锤：
Y型设计，扩大了阀腔流通截面，使阀腔内流体更加平顺，提高30%的流量。
超长使用寿命：
阀杆采用304、316、316L不锈钢，密封采用契型PTFE，阀杆自动校正、自动润滑，免维护。
二、产品用途 ：

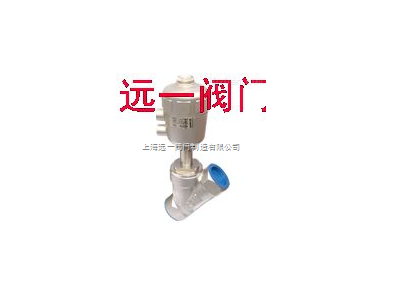

Y型全不锈钢角座阀是本公司引进国外先进生产技术，结合现代工业应用研发而成的新一代Y型全不锈钢角座阀。它广泛应用于食品和化学过程，灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。与传统角座阀相比，它具有以下新特点：
1、可视位置指示：可接限位开关或紧急手动装置。
2、容易安装：气控头可以作360‘旋转，甚至限位开关也可以360‘旋转。可方便地安装一到二个限位开关。
3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。
4、具有多种控制方式：常开、常闭、双动。
5、要求更小的气动执行器：流体从阀杆上方流入时，制头。
6、容易连接：MAMUR标准连接，嵌入式金属接头。可选更小的控制头。
7、长寿命导杆：阀杆契形特氟隆（PTEE）密封，避免脏物导入。自润滑，免维护。阀杆经特别处理以确保*固定，并能自动校正位置。
8、无水锤作用：流体从阀杆下方流入时，水锤（水冲击力）被吸收。
9、先进的阀体机构：流量比普通角座大30％，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。单作用角座阀具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。
全部钢件采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
2、容易安装：气控头可以作360‘旋转，甚至限位开关也可以360‘旋转。可方便地安装一到二个限位开关。
3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。
4、具有多种控制方式：常开、常闭、双动。
5、要求更小的气动执行器：流体从阀杆上方流入时，制头。
6、容易连接：MAMUR标准连接，嵌入式金属接头。可选更小的控制头。
7、长寿命导杆：阀杆契形特氟隆（PTEE）密封，避免脏物导入。自润滑，免维护。阀杆经特别处理以确保*固定，并能自动校正位置。
8、无水锤作用：流体从阀杆下方流入时，水锤（水冲击力）被吸收。
9、先进的阀体机构：流量比普通角座大30％，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。单作用角座阀具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。
全部钢件采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
应用于灌装设备、啤酒饮料、纺织印染、医疗器械、生物制药、消毒灭菌、食品工业、橡塑机械、暖通空调等。
三、技术参数：
口径Caliber（mm）：15~50
材质Material：304、316、316L
压力Pressure（MPa）：1.0、1.6
温度Temperature（℃）：-40~+250
|
接口C.фD
|
内孔（mm）
|
执行机构尺寸（mm）
|
A
|
B
|
C
|
E
|
F
|
H
|
A/F
|
|
G1/2
G3/4 G1 G1-1/4 G1-1/2 G2 G2-1/2 |
13
20 25 32 40 50 65 |
50
50 63 63 63 63 80 |
85
95 105 120 130 150 185 |
173
178 212 255 301 346 372 |
12
12 14 16 18 20 22 |
64
64 80 101 127 153 153 |
44
44 52 60 73 86 86 |
137
145 173 210 260 301 315 |
27
32 41 50 55 70 70 |
