铸铁底阀概述：
H42X,H45X,H46X铸铁底阀安装在水泵吸水管路的底端，能自动阻止流体倒流。底阀性能与用途该阀是一种节约能源的阀，一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能，阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上，水道和支承的作用，口径有单瓣、双瓣、多瓣型，有法兰连接和螺纹连接，结构与原理：本阀由阀估、阀瓣、阀盖、衬套、密封圈等零件组成，水源的水从阀盖进入阀体在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣迅速关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能又不损坏水泵的作用。
主要技术参数：
型号公称压力MPa试验压力MPa工作
温度使用
介质
壳体密封
H42X/W-60.60.90.66≤80℃水
H45X/W-6
H46X/W-6
H42X/W-6C≤200℃
主要零件材料：
型号阀体、阀盖、阀瓣密封圈衬套垫片
H42/45/46X-6灰铸铁橡胶黄铜橡胶板
H42/45/46W-6
主要外形尺寸：
口径DN（mm）40506080100125150200250300350400450500600
尺寸
（mm）D130140160180205235260315370435485535590640755
D0135155190215255295345430475545620705785855960
H140160190215255285335405497580635680725760785

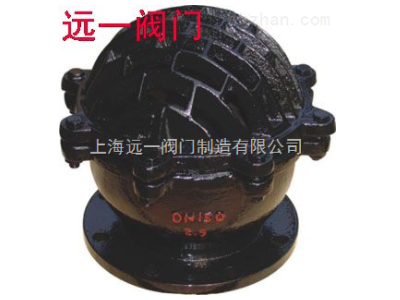

铸铁底阀H42X-6
