主要用途

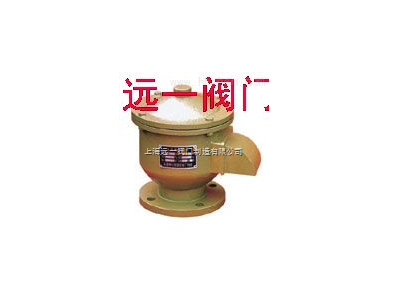

全天候呼吸阀GFQ-2型新型呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。此阀通常与阻火器配套使用。
主要特点
本阀具有通风量大，密封性能好，泄漏量小，耐腐蚀等特点。
本阀具有通风量大，密封性能好，泄漏量小，耐腐蚀等特点。
主要技术参数
| 操作压力： | A级正压：355Pa（36毫米水柱）； |
| 负压：295Pa（30毫米水柱） | |
| B级正压：980Pa（100毫米水柱）； | |
| 负压：295Pa（30毫米水柱） | |
| C级正压：1765Pa（30毫米水柱） | |
| 负压：295Pa（30毫米水柱） |
主要外形与法兰连接尺寸
|
规格
|
重量（Kg台）
|
安装尺寸（mm）
|
||||
|
D1
|
D1
|
L
|
H
|
n×Φ
|
||
|
DN50
|
6.5
|
Φ110
|
Φ140
|
160
|
255
|
4×14
|
|
DN80
|
9.8
|
Φ150
|
Φ185
|
213
|
260
|
4×18
|
|
DN100
|
12
|
Φ170
|
Φ205
|
265
|
290
|
4×18
|
|
DN150
|
21
|
Φ225
|
Φ260
|
305
|
330
|
8×18
|
|
DN200
|
31
|
Φ280
|
Φ315
|
355
|
350
|
8×18
|
|
DN250
|
35
|
Φ335
|
Φ370
|
420
|
400
|
12×18
|
注：1.连接法兰符合JB78-59《铸铁法兰》的规定。
2.订货时请指明产品名称、型号、规格与压力等级。
