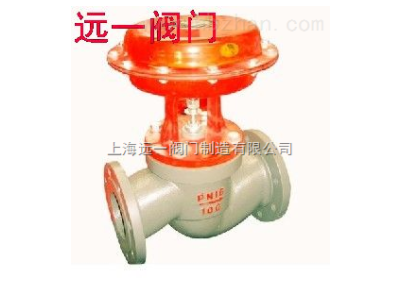

气动薄膜切断阀ZM（A-B）Q-1
点击图片查看原图
产品： 浏览次数：36气动薄膜切断阀ZM（A-B）Q-1
品牌： 远一阀门
单价： 1890.00元/台
最小起订量： 1 台
供货总量： 10000 台
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2021-10-09 10:54
  询价
详细信息

产品说明：

ZM（A-B）Q-1气动薄膜切断阀，是气单元组合仪表的执行单元。具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。而广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。

主要性能技术参数：

公称通径DN（mm）
  		15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数kv 套筒     11 20 30 48 75 120 190 300 480 760
单座 5 7 11 20 30 48 75 120 190 300 480 760
三通
额定行程（mm） 8 12 20 25 40 50
允许泄漏量 硬密封（L/H） 套筒5×10-5阀额定容量　单座、三通1.2×10-7×阀的额定容量
软密封（ml/min） 无
介质温度℃ -200～+200、-40～+450
膜片有效面积（cm2）（薄膜式切断阀） 100 200 400 600 1000
公称压力PN（MPa） 1.6　4.0　6.4
允许压差（MPa） 单座 6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52
套筒 6.4
信号压力KPa 200（薄膜片）
阀体 Ht200 ZG230-450\ZG1Cr18Ni9Ti
阀塞套筒 1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀芯、阀座 1Cr18Ni9Ti Cr18Ni12Mo2Ti
填　料 聚四乙烯　柔性石墨

标准附件

空气过滤减压器、电磁阀、阀位回讯器等

外形尺寸：

公称通径（mm） 15 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 5 8 12 17 29 43 70 110 165 275 440 690
A（mm） 194 230 306 394 496
L（mm） PN16 150 160 180 200 230 290 310 350 400 480 600
PN64 230 260 300 340 380 430 500 550 650
D（mm） PN16 95 105 115 140 150 165 185 200 220 250 285 340
PN64 105 130 140 155 170 180 205 215 250 295 345 415
H2（mm） 325 346 360 369 477 517 540 742 822 877
公称通径（mm） 20 25 32 40 50 65 80 100 125 150 200
额定流量系数 8 12 17 29 43 70 110 165 275 440 690
H3（mm） 398 392 404 427 443 532 558 577 728 940 995
A（mm） 194 230 306 394 496
L（mm） PN16 150 160 180 200 230 290 310 350 400 480 600
PN64 230 260 300 340 380 430 500 550 650
D（mm） PN16 105 115 140 150 165 185 200 220 250 285 340
PN64 130 140 155 170 180 205 215 250 295 345 415

订货时请注明：

1、产品型号 2、公称通径 3、公称压力　4、使用介质　5、介质温度　6、阀体、阀芯材料　7、允许压差　 8、附件

询价单
