产品说明：

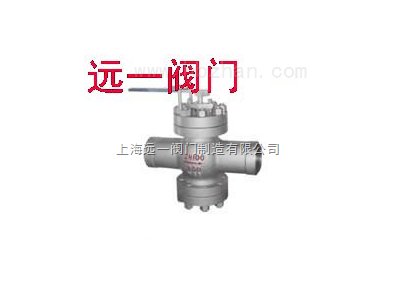

T68H-Y给水回转式调节阀主要由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。本阀门适用于中、低压锅炉给水管道和高压加热器疏水管上，通过转动圆筒形阀瓣而使其与阀座形成的窗口面积改变，从而实现调节流量的目的。调节阀的回转启闭角度为60℃，由安在调节阀上方的开度指示板业指示。可配用DKJ-310型电动执行装置，实现远程控制自动化操作。
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流通能力 C
|
6 |
12
|
13
|
25
|
52
|
60
|
150
|
165
|
260
|
300
|
520
|
780
|
1100
|
|
适用温度（℃）
|
T40H-16，≤200℃；T40H-25、40、64、100，≤250℃
|
||||||||||||
|
适用介质
|
水、油类
|
||||||||||||
|
流量特性
|
直线、等百分比
|
||||||||||||
|
零件名称
|
阀体、阀盖
|
阀座、阀瓣、阀杆
|
|
T40H-16
|
灰铸件
|
不锈钢
|
|
T68H-20
|
碳钢
|
PN16按GB4216.5-84 标准 PN25按9113.4-88标准 PN40、64、100按JB/T79-94标准
外形尺寸：
|
公称压力PN（mm）
|
尺寸（mm）
|
|||||||||||||
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|
1.6 |
L | 160 | 180 | 200 | 220 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 800 |
| L1 | 150 | 160 | 180 | 210 | 245 | 260 | 290 | 320 | 370 | 410 | 480 | 540 | 700 | |
| H | 180 | 200 | 205 | 210 | 230 | 240 | 250 | 280 | 290 | 300 | 325 | 330 | 450 | |
| H1 | 90 | 100 | 100 | 120 | 120 |
130 |
150 | 150 | 190 | 205 | 270 | 270 | 335 | |
|
4.0
6.4 10.0 |
L | 180 | 200 | 220 | 240 | 270 | 300 | 330 | 380 | 450 | 500 | 550 | 650 | 800 |
| L1 | 160 | 170 | 200 | 230 | 260 | 290 | 320 | 350 | 400 | 440 | 530 | 600 | 760 | |
| H | 185 | 210 | 220 | 225 | 250 | 250 | 260 | 300 | 310 | 320 | 340 | 360 | 480 | |
| H1 | 100 | 110 | 110 | 135 | 135 | 140 | 160 | 180 | 200 | 220 | 230 | 300 | 370 | |
