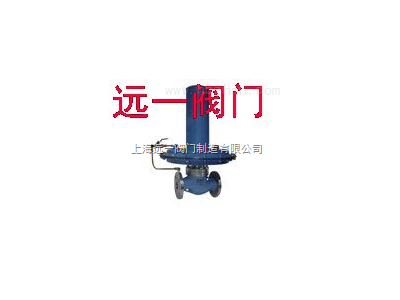

自力式微压调节阀产品说明：
ZZV、ZZC型直接作用式微压、差压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封，部分场合可取代本厂的ZZDG型供氮调节阀和ZZDX型泄氮调节阀。当阀前压力较低时（如阀前压力小于0.2MPa）可取代本厂的ZZYP-（10-16）Ⅱ型指挥器操作型自力压力调节阀。
产品型号：
| 类别 | 型号 | 类别 | 型号 |
| 单座微压调节器 | ZZVP-10～16B/K | 单座微压调节器 | ZZCP-10～16B/K |
| 双座微压调节器 | ZZVN-10～16B/K | 双座微压调节器 | ZZCN-10～16B/K |
自力式微压调节阀主要技术参数：
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 公称压力（MPa） | 1.0 1.6 | |||||||
| 固有流量特性 | 快开 | |||||||
|
保证调压阀正常工作 的zui小压差P（MPa） |
≥0.01 | |||||||
| 压力分段范围（KPa） |
0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100 |
|||||||
| 工作温度℃ | ≤80 | |||||||
| 适合介质 | 气体、蒸汽、低粘度液体 | |||||||
| 法兰尺寸、型式 |
PN10、16、GB9113-88凸式 或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） |
|||||||
| 结构长度 | 按GB12221-89标准 | |||||||
主要性能指标：
| 控制精度％ | ±15 | |||||||||||
|
允许泄 漏量 |
硬密封（L/H） | 单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量 | ||||||||||
|
软密封 （ml/min） |
DN（mm） | |||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||
许用介质与温度的关系：
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | ||
| H | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 | ||
| A |
压力调节范围 （Kpa） |
0.5～30 | φ394 | |||||||
| 28～50 | φ308 | φ394 | ||||||||
| 48～100 | φ308 | |||||||||
| 大约重量（Kg） | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 | ||
| 导压管接口螺纹 | M16×15 | |||||||||
阀门主要零件及推荐使用温度范围：
| 零件名称 | 材料 | 温度范围 |
| 阀体、阀盖 | HT200 | -20～200℃ |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
| 阀芯、阀座 | 1Cr18Ni9Ti | -250～550℃ |
| 0Cr18Ni12Mo2Ti | -250～550℃ | |
| 填料 | 聚四氟乙烯 | -40～200℃ |
| 柔情石墨 | -40～350℃ | |
| 膜片 | 丁晴橡胶夹增强涤沦织物 | |
| 压缩弹簧 | 60Si2Mn | |
| 膜盖 | A3 |
订货时请注明：
1、产品型号、名称
2、公称压力、公称通径
3、进口、出口压力
4、压力设定值
5、参照压力（差压阀提供）
6、压力调节范围
7、介质名称、密度、温度
8、介质zui大、正常、zui小流量
9、阀体、阀内件材质
10、附件及其它
