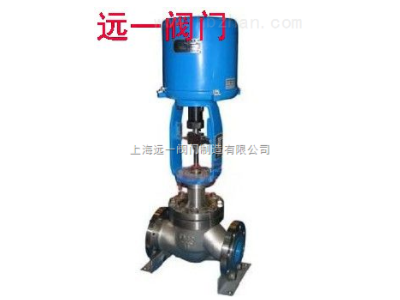

电子式单座套筒调节阀ZDLM-16p
点击图片查看原图
产品: 浏览次数:63电子式单座套筒调节阀ZDLM-16p
品牌: 远一阀门
单价: 9000.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-10-11 13:33
  询价
详细信息

电子式单座套筒调节阀产品说明:

ZDLM型电了式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单,调节机构采用平衡式阀塞结构,具有阀塞稳定性好,不易产生震动,噪声低,对温度敏感性小,允许使用压差较大等特点。适用于泄漏量要求不严格的场合。

主要技术参数和性能指标:

1、套筒调节机构主要技术参数

公称通径mm 25 40 50 65 80 100 150 200 250 300
额定流量系数kv

10 25 40 63 100 155 370 580 900 1300
公称压力(MPa)
行程(mm) 16 25 40 60 100
动作速度mm/s 4.2 2.1 3.5 3.5 1.7 3.4 1.4 3.4 3.4 2.0
配用电动执行机构型号 361LSA-20
361LXA-20
361LSB-30
361LXB-30
361LSB-50
361LXB-50
361LSC-65
361LXB-654
361LSC-99
361LXC-99
流量特性 直线,等百分比
介质温度℃ -20℃~ 200、-40~ 250(常温) -40~ 450(中温) -250~-60(低温)
法兰尺寸 铸铁法兰按JB78-59,铸钢法兰按JB79-59
法兰型式 按JB77-59,铸铁法兰按光滑式,铸钢法兰按凹式







(MPa)
1.6 常温:-20℃~ 200℃ Ht200
6.4 常温:-40℃~ 200℃ ZG230-450、ZG1Cr18Ni9Ti
6.4 中温:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti
6.4 低温:-250℃~-60℃ ZG1Cr18Ni9Ti

2、电子式单座套筒调节阀执行机构主要技术参数

型号 额定输出力N 速度mm/s 技术参数
361LSA-08

800

4.2

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出开度信号:DC4~20mA
上盖防护等级:相当IP55
隔爆标志:ExdⅡBT4
361LSA-20 2000 2.1
361LSB-30 3000 3.5
361LSB-50 5000 1.7
361LSC-65 6500 3.4
361LSC-99 10000 2.0
361LXA-08

800

4.2
361LXA-20 2000 2.1
361LXSB-30 3000 3.5
361LXB-50 5000 1.7

3、性能指标

项目 指标值
基本误差% ±2.5
回差% 2.5
死区% 1.0
始终点偏差% 电开 始点 ±2.5
终点 ±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% 2.5
允许泄量L/h 5×10-3×阀额定容量

4、允许压差

公称通径 25 40 50 65 80 100 150 200 250 300
允许压差 ≤公称压力 2.6 2.2

外形尺寸:

ZDLP电动常、中温双座阀外形尺寸表

公称通径 L H H D
PN(MPa) 常温 中温
1.6 6.4
25 185 200 110 665.5 820 225
40 220 235 125 731.5 903 225
50 250 265 131 755.5 909 225
65 275 295 171 957.5 1124 225
80 300 320 189 980.5 1150 225
100 380 400 208 1028.5 1192 225
150 530 550 275 1348.5 1586 310
200 640 670 320 1423.5 1666 310
250 780 810 390 1621.5 1883 310
300 880 950 450 1733.5 1998 310
公称通径 D DN H1 -100℃ -200℃ -250℃
H2 H H2 H H2 H
25 225 290 110 500 1120 700 1320 900 1523
40 225 330 119 500 1317 700 1517 900 1717
50 225 360 131 500 1329 700 1529 900 1729
65 225 405 171 600 1460 800 1660 1000 1860
80 225 430 189 600 1478 800 1678 1000 1878
100 225 520 208 600 1497 800 1697 1000 1897
150 310 695 275 700 1855 900 2055 1100 2255
200 310 840 320 700 1900 900 2100 1100 2300

订货时请注明:

1、产品型号 2、公称通径及额定流量系数KV 3、流量特性 4、阀体材质 5、低温阀需注明使用接管长度。 6、阀前后压力 7、介质种类和温度范围 8、电动执行器内是否带空间加热器具 9、电动执行器是否带过载保护装置 10、是否有其它特殊要求。
