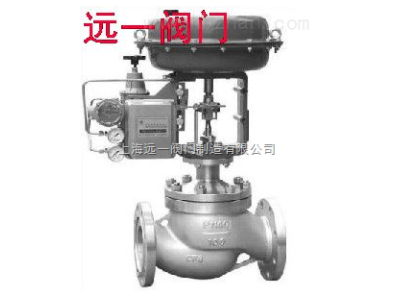

不锈钢调节阀ZJHP/M-16P
点击图片查看原图
产品: 浏览次数:64不锈钢调节阀ZJHP/M-16P
品牌: 远一阀门
单价: 8900.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-10-13 13:47
  询价
详细信息
不锈钢调节阀产品说明:
ZJHP/M型不锈钢调节阀形小、体轻、高性能、大容量,是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。ZJHP/M型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度氏、重量轻、装校简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛用户中取得高质量的控制效果。
主要技术参数和性能指标:
1、调节机构主要技术参数:
阀座直径mm 20 25 40 50 65 80 100 150 200
公称通径mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200
额定流量
系数kv
直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
公称压力MPa 0.6 1.6 4.0 6.4
行 程mm 16 25 40 60
流量特性 直线、等百分比
介质温度℃ -20~200(常温型)、-40~ 250、-40~250(中温型)
法兰尺寸 法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式
法兰型式 铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59
阀体
材质
PN
(MPa)
0.6,1.6 HT200
4.0,6.0 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti
上阀盖型式 普通式(常温型),热片式(中温型)
可调比 50:1
注:可为用户提供ANSI,JPI,JIS法兰的产品,其法兰距按用户需要确定。
2、执行机构主要技术参数:
型 号 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45
有效面积cm2 350 350 560 900
行 程mm 16 25 40 60
弹簧范围KPa 20~100(标准);40~200;80~240;20~60;60~100
3、性能指标:
项目 指标值 项目 指标值
基本误差% 不带定位器 ±5.0






气关 不带定位器 始点 ±5.0
终点 ±2.5
带定位器 ±1.0 带定位器 始点 ±1.0
终点 ±1.0
回差% 不带定位器 3.0 气开 不带定位器 始点 ±2.5
终点 ±5.0
带定位器 1.0 带定位器 始点 ±1.0
终点 ±1.0
死区% 不带定位器 3.0
带定位器 0.4 允许泄漏量L/h 1×10-4×
阀额定
容量
额定行程偏差% ±2.5
4、允许压差:



执行
机构
型号
弹簧
范围
KPa
气源
压力
KPa



公称通径(阀座直径)mm
20 25 40 50 65 80 100 150 200
(10) (12) (15) (20) (32) (40) (125) (150)

ZHA-22 20~100
20~100
40~200
140
250
400
P
R
P或R
6.4
6.4
6.4
6.4
6.4
6.4
5.94
6.4
6.4
3.34
6.4
6.4
2.14
6.4
6.4

ZHA-23 20~100
20~100
40~200
140
250
400
P
R
P或R
          1.31
6.09
6.4
0.84
3.9
5.26
0.53
2.5
3.39

ZHA-34 20~100
20~100
40~200
140
250
400
P
R
P或R
                0.51
2.36
3.21
0.33
1.56
2.12
0.21
1.0
1.35

ZHA-45 20~100
20~100
40~200
140
250
400
P
R
P或R
                      0.22
1.02
1.39
0.15
0.71
0.97
0.08
0.40
0.54

ZHA-22 20~100
40~200
80~240
140
250
400
P
P或R
P
4.46
6.4
6.4
3.09
6.4
6.4
1.98
5.94
6.4
1.11
3.34
6.4
0.71
2.14
4.99

ZHA-23 20~100
40~200
80~240
140
250
400
P
P或R
P
          0.44
1.37
3.05
0.28
0.84
1.95
0.18
0.53
1.25

ZHA-34 20~100
40~200
80~240
140
250
400
P
P或R
P
                0.17
0.51
1.18
0.11
0.33
0.78
0.07
0.21
0.5

ZHA-45 20~100
40~200
80~240
140
250
400
P
P或R
P
                      0.07
0.22
0.51
0.05
0.15
0.35

0.028
0.08
0.20

注:1)P-阀门定位器;R-压力继动器。
2)允许压差为阀关闭P2=0状态,△P的zui大值。
3)zui大压差超过1.0MPa,阀塞、阀座表面堆焊硬质合金或改用其它材料。
可配附件
DN L H H1 重量(Kg) φA
PN6 PN40 PN64 普通 高温 PN6 PN16 PN40 PN64 PN6
PN16
PN40
PN64
20 181 194 206 398 548 45 52 52 65 19 23 285
25 185 197 210 410 560 50 57 57 70 20 24 285
40 222 235 251 455 620 65 75 75 85 26 35 285
50 254 567 586 457 627 70 82 82 90 30 40 285
65 276 292 311 610 790 80 92 92 100 47 66 360
80 298 317 337 622 807 95 100 100 107 55 78 360
100 352 368 394 640 850 105 110 117 125 65 99 360
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 600 650 890 1150 160 170 187 207 175 250 470
250 730 730 100% 1203 1523 187 202 225 235 350 470 580
300 850 850 900 1234 1554 220 230 257 265 500 660 580
主要零件材料
零件名称 材料 温度范围 备注
阀体上阀盖 HT200 -20~200℃
ZG230-450 -40~450℃
ZG1Cr18Ni9Ti -250~550℃
ZG0Cr18Ni12Mo2Ti -250~550℃
阀芯、阀座 1Cr18Ni9 -250~550℃
0Cr18Ni12Mo2Ti -250~550℃
填 料 聚四氟乙烯 -40~200℃
膜 片 丁晴橡胶夹增强涤沦织物
压缩弹簧 60Si2Mn
膜 盖 A3
订货须知
订货时请注明:
1、产品型号 2、公称压力 3、公称通径、额定流量系数Kv 4、信号压力、弹簧范围 5、流量特性码 6、阀的开关方式 7、介质工作温度范围 8、阀体、阀芯材料 9、是否带附件,说明书 10、是否有其它特殊要求。
