1.空气、氮气、氧气、氢气减压阀结构特点和用处：
YK43X/F-16C/25/40/64/100/160气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
2.空气、氮气、氧气、氢气减压阀主要技术参数和性能指标：
公称压力（Mpa）1.62.54.06.410.016.0
壳体试验压力（Mpa）*2.43.756.09.615.024
密封试验压力（Mpa）1.62.54.06.410.016.0
zui高进口压力（Mpa）1.62.54.06.410.016.0
出口压力范围（Mpa）0.05-1.00.1-1.60.1-2.50.5-3.50.5-3.50.5-4.5
压力特性偏差（Mpa）△P2PGB12246-1989
流量特性偏差（Mpa）P2GGB12246-1989
zui小压差（Mpa）0.150.150.20.40.81.0
渗漏量X/F（聚四氟乙稀/橡胶）：OY（硬密封）：GB12245-1989
*：壳体试验不包括膜片、顶盖
3.主要零件材料：
零件名称零件材料
阀体阀盖底盖WCB/304/FCB*
阀座阀盘2Cr13/304*
缸套2Cr13/25（镀硬铬）/304*
活塞2Cr13/铜合金/铜合金*
活塞环合金铸铁/对位聚苯*
导阀座导阀杆2Cr13/304*
膜片1Cr18Ni9Ti
主阀导阀弹簧50CrVA
调节弹簧60Si2Mn
密封垫（X/F型号）橡胶/聚四氟乙稀
导阀体导阀盖25/304*
*：用于氧气介质时的材料
4.流量系数（Cv）：
DN1520253240506580100125150200250300350400500
Cv12.546.591625366410014025040057078010201500
5.外形尺寸（PN1.6-4.0）单位：mm
公称通径DN外形尺寸
LHHl
1.6/2.5MPa4.0MPa
1516018029090
2016018030098
25180200300110
32200220300110
40220240320125
50250270320125
65280300325130
80310330365160
100350380365170
125400450475200
150450500475210
200500550515240
250650560290
300800705335
350850745375
400900780405
450900730455
500950835465
公称通径DN外形尺寸
LHHl
6.4MPa10.0/16.0MPa
15180180300100
20180200310105
2520022031120
32220230310120
40240240335135
50270300335135
65300340340140
80330360380170
100380380185
125450490215
150500490225
200550535260
250650580310
300800725355
350850765395
400900800435
500950855495

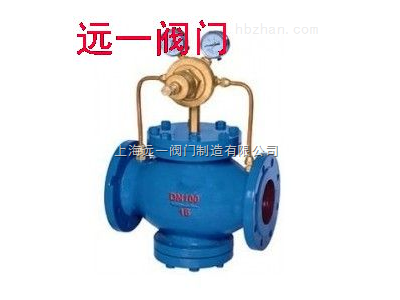

空气、氮气、氧气、氢气减压阀YK43F-16C/25/40
