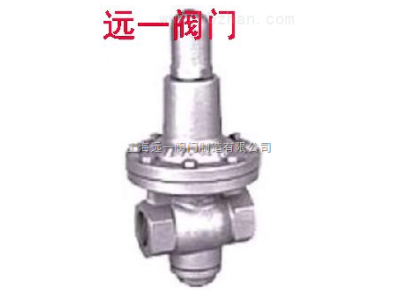

薄膜型高灵敏度减压阀结构特点和用途：
YT11H-16C加大薄膜型高灵敏度减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化的传感特别明显，下游压力的微小变化（例如0.01MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。本系列的产品特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的管路。
主要技术参数:
| 公称压力（Mpa） | 1.6 |
| 壳体试验压力（Mpa）* | 2.4 |
| 密封试验压力（Mpa） | 1.6 |
| zui高进口压力（Mpa） | 1.6 |
| 出口压力范围（Mpa） | 0.03-1.0 |
| 压力特性偏差（Mpa）△P2P | GB12246-1989 |
| 流量特性偏差（Mpa）P2G | GB12246-1989 |
| 渗漏量 | GB12245-1989 |
主要零件材料:
| 零件名称 | 零件材料 |
| 阀体 阀盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 调节弹簧 | 60Si2Mn |
流量系数（Cv）
| DN | 15（1/2"） | 20（3/4"） | 25（1"） | 32（1-1/4"） | 40（1-1/2"） | 50（2"） |
| Cv | 1.2 | 2.2 | 4 | 7 | 12 | 19 |
| DN | G | L | H1 | H | D |
| 15（1/2"） | Rc1/2" | 95 | 55 | 170 | 100 |
| 20（3/4"） | Rc3-4" | 95 | 55 | 170 | 100 |
| 25（1"） | Rc1" | 100 | 60 | 190 | 120 |
| 32（1-1/4"） | Rc1-1/4" | 165 | 75 | 220 | 150 |
| 40（1-1/2"） | Rc1-1/2" | 190 | 90 | 250 | 180 |
| 50（2"） | RG2" | 200 | 110 | 300 | 220 |
