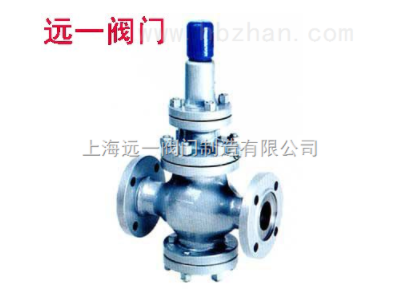

先导活塞式蒸汽减压阀结构特点和用处
Y43H-16C/Y43H-25/Y43H-40先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
主产品主要用于蒸汽管路，起减压稳压作用。
先导活塞式蒸汽减压阀主要技术参数和性能指标
|
公称压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力（Mpa）* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
zui高进口压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围（Mpa） |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
压力特性偏差（Mpa）△P2P |
GB12246-1989 |
|||||
|
流量特性偏差（Mpa）P2G |
GB12246-1989 |
|||||
|
zui小压差（Mpa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
渗漏量 |
GB12245-1989 |
|||||
先导活塞式蒸汽减压阀壳体试验不包括膜片、顶盖
主要零件材料
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀盘 |
2Cr13 |
|
缸套 |
2Cr13/25（镀硬铬） |
|
活塞 |
2Cr13/铜合金 |
|
活塞环 |
合金铸铁 |
|
导阀座 导阀杆 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主阀弹簧 |
50CrVA |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
外形尺寸（PN1.6-4.0）
公称通径
DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 295 90
20 160 180 330 98
25 180 200 330 110
32 200 220 330 110
40 220 240 345 125
50 250 270 345 125
65 280 300 350 130
80 310 330 385 160
100 350 380 385 170
125 400 450 400 200
150 450 500 415 210
200 500 550 475 240
250 650 525 290
300 800 580 335
350 850 620 375
400 900 660 405
450 900 730 455
500 950 750 465
外形尺寸（PN6.4-16.0） 单位：mm
公称通径
DN 外 形 尺 寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 305 105
20 180 200 340 105
25 200 220 340 120
32 220 230 340 120
40 240 240 355 135
50 270 300 355 135
65 300 340 360 140
80 330 360 395 17
100 380 400 185
125 450 415 215
150 500 430 225
200 550 495 260
250 650 545 310
300 800 600 355
350 850 640 395
400 900 690 435
500 950 780 495
