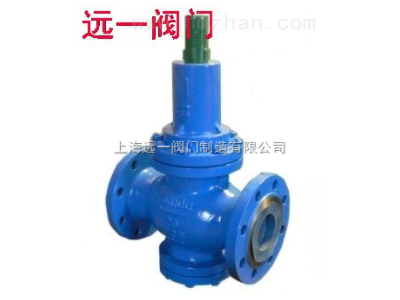

弹簧薄膜式减压阀结构特点和用处
Y42X-16减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
弹簧薄膜式减压阀主要技术参数和性能指标
公称压力（Mpa） 1.0 1.6 2.5
壳体试验压力（Mpa）* 1.5 2.4 3.75
密封试验压力（Mpa） 1.0 1.6 2.5
zui高进口压力（Mpa） 1.0 1.6 2.5
出口压力范围（Mpa） 0.2-0.8 0.2-1.0 0.4-1.6
压力特性偏差（Mpa）△P2P GB12244-1989
流量特性偏差（Mpa）P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃
主要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
缸套 2Cr13/25（镀硬铬）
活塞 2Cr13
O型圈 橡胶
密封圈 橡胶
膜片 夹织物橡胶
调节弹簧 60Si2Mn
流量系数（Cv）
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500
外形尺寸（PN1.0-2.5）
公称通径DN 外 形 尺 寸
L H Hl
15 160 265 100
20 160 265 100
25 180 285 110
32 200 285 110
40 220 320 120
50 250 320 120
65 280 335 140
80 310 425 165
100 350 445 185
125 400 590 225
150 450 625 260
200 500 680 280
250 650 855 335
300 800 935 385
350 850 1015 430
400 900 1095 455
450 900 1165 500
500 950 1205 525
弹簧薄膜式减压阀Y42X-16C/25/40
