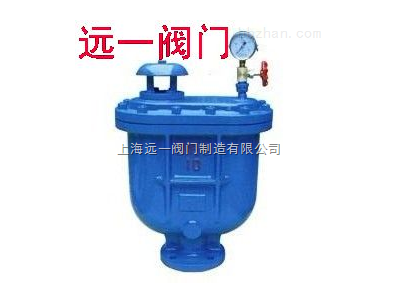

球墨铸铁复合式排气阀CARX-10Q/16Q
点击图片查看原图
产品: 浏览次数:90球墨铸铁复合式排气阀CARX-10Q/16Q
品牌: 远一阀门
单价: 2870.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-10-29 11:21
  询价
详细信息

球墨铸铁复合式排气阀产品简介:

CARX-10Q/16Q球墨铸铁复合式排气阀用于管路上的zui高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

结构与用途:

本阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

技术参数:

1.介质:清水
2.温度:常温
3.阀体:灰铸铁HT200
4.浮球与塞头:不锈钢
5.密封材料:丁晴橡胶
6.阀体试验打压:1.5mpa
7.浮球、密封试验打压:0.05-1.1MPA不漏水

零件材质:

序 号

名 称

材 质

1

阀 体

HT200

2

阀 盖

HT200

3

浮 球

SUS 304

4

杠杆架

铸铜ZH59

5

铸铜ZH59

6

塞 头

橡胶NBR

主要外形及连接尺寸:

DN

25

32

50

65

80

100

150

200

L

280

280

360

360

400

465

537

537

L1

176

176

208

208

244

275

332

332

H

330

330

475

475

552

623

686

686

每小时排气量表:

规格DN

25

50

80

100

150

200

250

300

350

400

立方米/小时

2-88

85-352

22-904

34-1413

76-3179

135-8831

212-8831

305-12717

415-17309

542-22608
